TLC2543在仪器仪表中的应用

唯样电子资讯为广大电子爱好者提供电子元器件相关知识和学习资料,以供大家学习交流。

2TLC2543的特点
(1)12位分辩率A/D转换器;
(2)在工作温度范围内10μs转换时间;
(3)11个模拟输入通道;
(4)3路内置自测试方式;
(5)采样率为66kbps;
(6)线性误差±1LSBmax;
(7)有转换结束输出EOC;
(8)具有单、双极性输出;
(9)可编程的MSB或LSB前导;
(10)可编程输出数据长度。
3TLC2543的引脚排列及说明
TLC2543有两种封装形式:DB、DW或N封装以及FN封装,这两种封装的引脚排列如图1,引脚说明见表1。

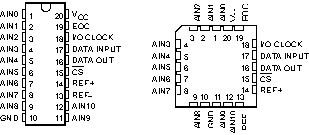

图1TLC2543的封装
表1TLC2543引脚说明
引脚号 名称 I/O 说明
1~9,11,12 AIN0~AIN10 I 模拟量输入端。11路输入信号由内部多路器选通。对于4.1MHz的I/OCLOCK,驱动源阻抗必须小于或等于50Ω,而且用60pF电容来限制模拟输入电压的斜率
15  ZH3.GIF (79 bytes) I 片选端。在ZH3.GIF (79 bytes)端由高变低时,内部计数器复位。由低变高时,在设定时间内禁止DATAINPUT和I/O CLOCK
17 DATAINPUT I 串行数据输入端。由4位的串行地址输入来选择模拟量输入通道
16 DATA OUT O A/D转换结果的三态串行输出端。ZH3.GIF (79 bytes)为高时处于高阻抗状态,ZH3.GIF (79 bytes)为低时处于激活状态
19 EOC O 转换结束端。在最后的I/OCLOCK下降沿之后,EOC从高电平变为低电平并保持到转换完成和数据准备传输为止
10 GND   地。GND是内部电路的地回路端。除另有说明外,所有电压测量都相对GND而言
18 I/O CLOCK I 输入/输出时钟端。I/OCLOCK接收串行输入信号并完成以下四个功能:(1)在I/O CLOCK的前8个上升沿,8位输入数据存入输入数据寄存器。(2)在I/OCLOCK的第4个下降沿,被选通的模拟输入电压开始向电容器充电,直到I/OCLOCK的最后一个下降沿为止。(3)将前一次转换数据的其余11位输出到DATA OUT端,在I/OCLOCK的下降沿时数据开始变化。(4)I/OCLOCK的最后一个下降沿,将转换的控制信号传送到内部状态控制位
14 REF+ I 正基准电压端。基准电压的正端(通常为VCC)被加到REF+,最大的输入电压范围由加于本端与REF-端的电压差决定
13 REF- I 负基准电压端。基准电压的低端(通常为地)被加到REF-
20 Vcc   电源
4接口时序 可以用四种传输方法使TLC2543得到全12位分辩率,每次转换和数据传递可以使用12或16个时钟周期。
图2显示每次转换和数据传递使用16个时钟周期和在每次传递周期之间插入ZH3.GIF (79 bytes)的时序,图3显示每次转换和数据传递使用16个时钟周期,仅在每次转换序列开始处插入一次ZH3.GIF (79 bytes)时序。

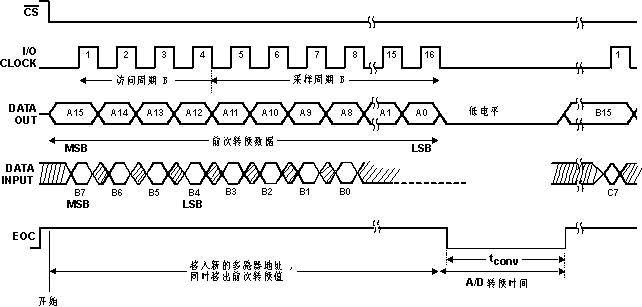

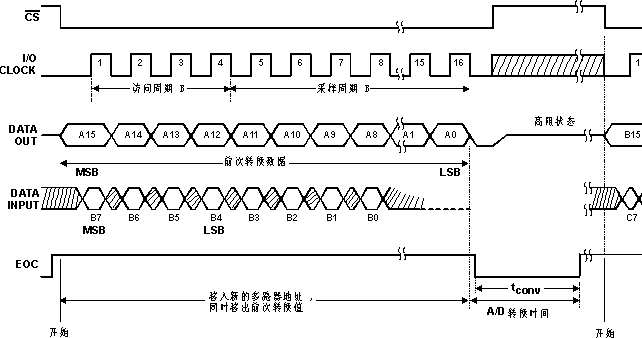

xyz02.gif (27176 字节) 图216时钟传送时序图(使用ZH3.GIF (79 字节),MSB在前) xyz03.gif (18451 字节) 图316时钟传送时序图(不使用ZH3.GIF (79 bytes),MSB在前)
5TLC2543在智能仪器仪表中的应用 TLC2543是12位分辩率,与MAX186在功能上基本相同,但价格比MAX186低得多,因此TLC2543在便携式数据记录仪、医用仪器、电力检测仪表中具有广泛的应用。下面主要讲述TLC2543在电力监控显示屏中的应用。
在电厂和变电站中,电网中的电压和电流由于多种原因常常处于波动状态,为了给工作人员提供有效数据,并在超值范围内采取有效措施,监测电网中电压和电流值是非常必要的。该系统主要是采用TLC2543作A/D转换器,把电压和电流值转换成数字信号,GMS90C32作CPU,进行数字信号处理,PS7219作LED显示驱动器,把监测的电压和电流值显示出来,本文主要介绍TLC2543在电力监控显示屏中与单片机GMS90C32的接口部分,包括硬件和软件两部分。
5.1硬件 GMS90C××和GMS97C××
