解读电容“隔直通交”的原因及特性

电容有隔直通交的特性,但是电容对交流电也是有一定的阻抗的,下面为大家介绍交流电是怎样通过电容的?直流电为何不能通过电容器?

导读】电容有隔直通交的特性,但是电容对交流电也是有一定的阻抗的,下面为大家介绍交流电是怎样通过电容的?直流电为何不能通过电容器?   电容有隔直通交的特性,但是电容对交流电也是有一定的阻抗的,下面为大家介绍交流电是怎样通过电容的?直流电为何不能通过电容器?   解读电容“隔直通交”的原因及特性   交流电是怎样通过电容的呢?交流电能够通过电容器,完全是由两个方面决定的,即交流电本身的特性和电容器对电荷的存储功能。注意,这里所说的通过并不是真正意义上的电压把电容器击穿直接从两极板过去,而是一种微观上的导线中有电流流动的表现而已,因为在电流的定义中,只要导线中有电荷在流动,那么就存在电流;下面我们就来简单分析一下交流电到底是怎么通过电容器的。   解读电容“隔直通交”的原因及特性   1:根据电容器中电流与电压变化率的关系,即i=C(du/dt),可以看出,通过电容的电流与电压的变化率成正比,只要电压变化的非常快,那么导线中就会有强大的电流,根据这个原理,当我们采用大小和方向随时间都变化的交流电时,就能满足这个条件。   解读电容“隔直通交”的原因及特性

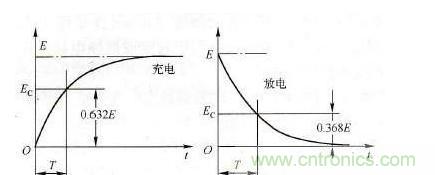

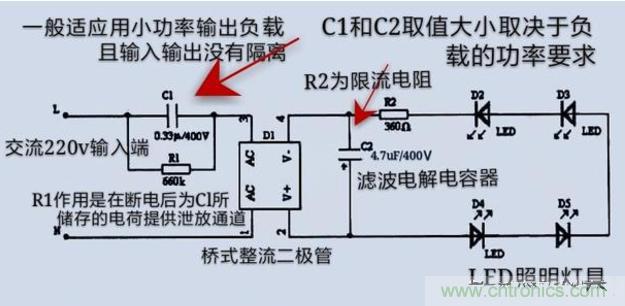

  2:在交流电的前半个周期时,电压方向为正方向,此时电容充电,但电容的最高电压不会超过交流电的峰值,于是当交流电的电压幅度下降到小于电容最高电压时,电容就会放电,形成放电电流;   3:此时交流电压继续下降,当方向变为负半周时,电容又开始反向充电,充满电后又开始放电,这样一次又一次地充电和放电,导线中就会有变化的电流通过,但是电容器两极板之间并没有被击穿,电容器相当于只是充当了一个临时电源的作用,在电路中起着存储电荷的作用。   解读电容“隔直通交”的原因及特性   而直流电就不能通过电容器,因为直流电不随时间变化,电容器充满电后和外电压保持平衡。当交流电的频率非常高时,容抗Xc=1/2πfc非常低时,电容器对交流电的阻挡作用就很小,频率越低,阻挡作用就越大,也就是我们所说的“通高频,阻低频”,“隔直流,通交流”.   电容并电阻起什么作用? 电容在交流电路中和电阻组合可以组接成微分,积分电路。分压降压,移相电路,均压,吸收,傍铬电路等等。下面小编为大家介绍电容并电阻起什么作用?耦合电阻两端并联电容器电路图   解读电容“隔直通交”的原因及特性   电容并电阻起什么作用?电容器的主要特性是“隔直通交”,电容器的容抗计算公式为Xc=1/2兀FC。Xc为电容器容抗,F为50Hz,C为电容器的电容量。   这种利用电容器容抗降压整流电路,一般适合应用小功率输出负载。它最大的好处是成本低廉,最大的坏处为输入输出没有隔离错措,并且输出电压不稳,使用时一定要注意安全。   在电容器上并联的电阻R1,主要是对降压电容器C1在断电后,为C1所储存的剩余电荷提供泄放通道。   还有另一个电阻R2是串联在低压直流电路中的电阻,它是起对负载限流之作用。   降压电容器C1和滤波电解电容C2的取值大小,是取决于负载功率的要求。下面本人帮提主整理了一个电路图,图完全仿照提主给的图片。   电容,在交流电路中,有一定的阻抗,也可以“导电”;在直流电路中,电容就是“开路”。   因此,在交流电路在,电容的作用有:   1,阻止直流信号通过,而允许交流信号通过。或者是减小低频信号的通过能力,增加高频信号的通过能力。   2,电阻与电容并联的作用,直流信号或者低频信号通过较困难,而交流信号或者高频信号较容易的通过。   这就是滤波,问题中“电容”的作用就是滤波。   3,在电容降压电路中,为了给电容器提供泄放通路,而在电容器两端并联一个泄放电阻。   这样,在停止工作后,通过电阻泄放掉电容器两端存储的电能。避免电容器储存的电“电”人。   4,在耦合电阻两端并联电容器,就组成了相位提前电路。   这时,并联电容器的目的是,为了与分布电容和下一级的输入电容组成分压电路,避免这些电容形成的积分效应,从而使相位得以提前。   解读电容“隔直通交”的原因及特性
  归根结底,电容器在电路中,最主要的作用其实就是滤波,移相。   在模拟电路中,电容除了滤波,还可以组成“振荡电路”。
