共发射极放大电路分析

在共发射极放大电路中,输入信号是由三极管的基极与发射极两端输入的(在原图里看),再在交流通路里看,输出信号由三极管的集电极和发射极获得。因为对交流信号而言,(即交流通路里)发射极是共同端,所以称为共发射极放大电路。

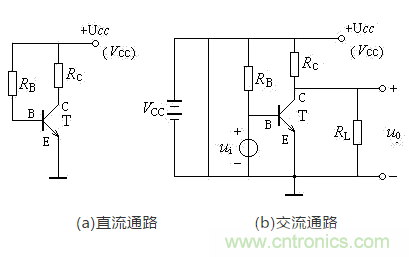

导读】在共发射极放大电路中,输入信号是由三极管的基极与发射极两端输入的(在原图里看),再在交流通路里看,输出信号由三极管的集电极和发射极获得。因为对交流信号而言,(即交流通路里)发射极是共同端,所以称为共发射极放大电路。   一、共发射极组态基本放大电路的组成   共射组态基本放大电路如图所示。   共发射极放大电路分析 共射组态交流基本放大电路 (1) 基本组成 三极管T--起放大作用。 负载 电阻RC,RL--将变化的集电极电流转换为电压输出。 偏置电路 UCC(Vcc),RB--使三极管工作在线性区。 耦合 电容C1,C2—起隔直作用,输入电容C1保证信号加到发射结,不影响发射结偏置。输出电容C2保证信号输送到负载,不影响集电结偏置。 (2) 静态和动态 静态—ui=0 时,放大电路的工作状态,也称直流工作状态。 动态—ui≠0 时,放大电路的工作状态,也称交流工作状态。 放大电路建立正确的静态,是保证动态工作的前提。分析放大电路必须要正确地区分静态和动态,正确地区分直流通路和交流通路。 (3) 直流通路和交流通路 放大电路的直流通路和交流通路如下图中(a),(b)所示。 直流通路,即能通过直流的通路。从C、B、E向外看,有直流负载电阻、 Rc 、RB。 交流通路,即能通过交流的电路通路。如从C、B、E向外看,有等效的交流负载电阻、 Rc//RL、 RB。 直流电源和耦合电容对交流相当于短路。因为按迭加原理,交流电流流过直流电源时,没有压降。设C1、 C2 足够大,对信号而言,其上的交流压降近似为零,在交流通路中,可将耦合电容短路。 共发射极放大电路分析 基本放大电路的直流通路和交流通路   二.静态分析   1、静态工作状态的计算分析法   根据直流通路图5-2(a)可对放大电路的静态进行计算   共发射极放大电路分析   IB、IC和UCE这些量代表的工作状态称为静态工作点,用Q表示。   2、用图解法求静态工作点   放大电路静态工作状态的图解分析如下图所示。   (1) 在输出特性曲线X轴及Y轴上确定两个特殊点—UCC和UCC/Rc,即可画出直流负载线。   (2)由式UBE =UCC-IBRb 在输入特性曲线上,作出输入负载线,两线的交点即是Q。   (3)得到Q点的参数IB、IC和UCE。     共发射极放大电路分析 放大电路静态工作状态的图解分析   3. 动态分析   微变等效电路法和图解法是动态分析的基本方法。   (1) 微变等效电路的建立   ① 三极管等效为一个线性元件。   ② 对于低频模型可以不考虑结电容的影响。   晶体管的输入、输出特性曲线见下图(a)、图5-4(b)。   共发射极放大电路分析   其输入回路的等效电路如下图所示。    共发射极放大电路分析   (2) 动态性能指标计算   共发射极放大电路分析   共发射极交流基本放大电路如下图(a)所示。   共发射极放大电路分析 共射放大电路及其微变等效电路   电压放大倍数Av   Av = = -βRL'' / rbe   输入电阻ri   ri = = rbe // Rb1// Rb2≈rbe = rbb'' +(1+β)26 / IE =300Ω+(1+β)26/ IE   输出电阻Ro   Ro = rce∥Rc≈Rc
