符合车载可靠性标准AEC-Q100,最大化满足对节省空间的需求

车载可靠性标准AEC-Q100,最大化满足对节省空间的需求

近年来伴随着搭载到汽车上的电子零部件不断增加,为降低消耗功率,LDO的使用以及功能开始往DC/DC转换。此外,由于对节省空间的需求增加,对小型封装组件的需求也不断扩大。同步整流降压DC/DC转换器XD9267/XD9268系列产品,正是实现了上述市场要求的电源IC。


upfile

该产品的输入电压范围在3.0V~36.0V之间(绝对最大额定值为40V)。提供0.75 V的内部基准电压源,并且可以通过外部电阻器(RFB1和RFB2)将输出电压设置为1V至25V; 振荡频率为2.2MHz。

可以在PWM控制(XD9267)、PWM/PFM自动切换控制(XD9268)中选择不同的操作模式。在从轻负载到重负载整个负载范围中实现了高效率,低纹波电压。轻负载(1mA)时的效率为82%、采用世界上最小的36V降压同步整流DC/DC,使得电压调整器置换后的效率大幅度改善,电力消耗减半,实装面积也减少到原来的1/2。(图1)

软启动时间在内部设置为2.0ms(TYP.),通过电阻和电容,可以任意设置较长时间。保护功能内建了过电流限制、UVLO及热关断。并且,也可通过电源良好(Power Good)功能监控输出电压的状态。

封装可根据用途,从SOT-89-5和小型封装USP-6C(1.8 x 2.0 x h0.6mm)中选择。

upfile
图1:XD9268系列负载响应特性


upfile

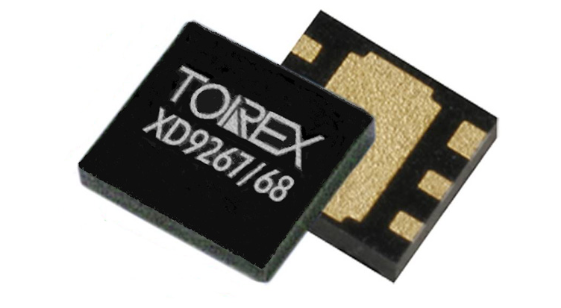

图2:USP-6C封装(1.8x2.0x0.6mm)

upfile

图3:SOT-89-5封装(4.5 x 4.6 x 1.5mm)


应用领域


●汽车车身控制

●汽车信息娱乐
●汽车配件
・行车记录仪
・车载摄像头
ETC
●工业设备

典型电路框图


upfile


典型性能特征


upfile


特点



输入电压 3.0~36V(40V额定值)
输出电压 1.0~25V
FB电压 0.75V±1.5%精度
振荡频率 2.2MHz
最大电流 600mA(XD9268
消耗电流 13.5μA
控制方式 PWM 控制(XD9267
PWM/PFM 自动切换(XD9268
效率88%@ 12V→5V,300mA
软启动功能 可以进行外部设置(RC外部)
保护功能 过电流限制(自动恢复)
热关断
输出电容 陶瓷电容兼容
工作环境温度 -40℃〜+ 105℃
环保相关 对应EU RoHS 指令、无铅
