TDK 新品速递 ǀ 超低功耗空鼠遥控器解决方案ICM-40627 + AML

超低功耗空鼠遥控器解决方案

随着智能电视的普及、电视内容的丰富,用户和电视端高频次的交互需求已经不能被传统按键遥控器所满足了。用户需要快速自然地移动焦点翻阅海量内容,甚至需要在智能电视上浏览网页、选择商品、输入信息。智能空鼠遥控器,无需用户频繁按键,只需手持遥控器自然转动手臂,即可灵活地控制电视端的焦点随手快速准确地移动。

唯样商城-电子元器件线上授权代理商

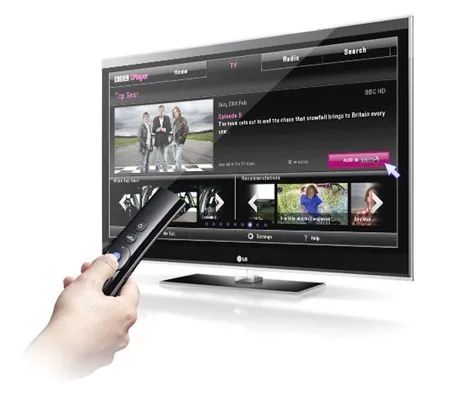

Figure 1 空鼠电视遥控器

商务会议、教学场所,传统投影仪正在逐步被大屏所取代,演讲者手中传统的激光翻页笔投射的激光光束(如红光)不能很好地被屏幕反射,高功率的激光光束(如绿光)对人眼的安全始终是个问题。智能空鼠演示笔,追随演讲者的手部动作,在电脑/大屏上投射出虚拟光斑或局部高亮,使得演讲更加自然、高效和安全。


商务人士手中的智能笔显然不甘于只在电脑、平板屏幕上写写画画,拿起遥控展示精彩内容给客户、同事、家人和朋友也是必不可少的功能外延。

upfile

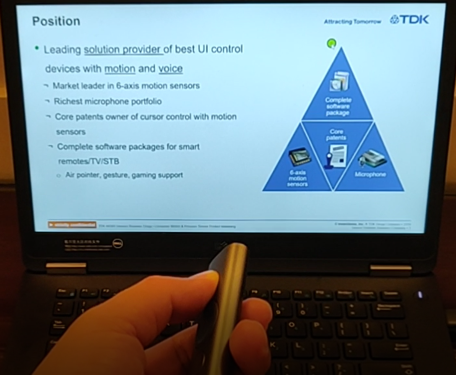

Figure 2 空鼠演示笔投射虚拟光斑

upfile

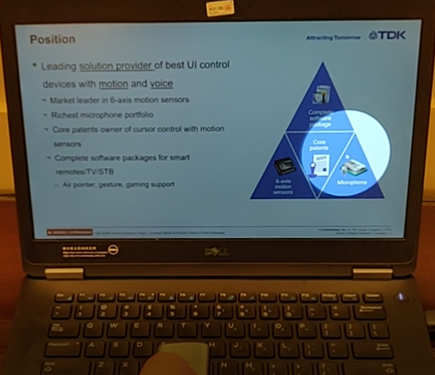

Figure 3 空鼠演示笔高亮演示内容

基于以上应用场景需求,TDK-InvenSense新近推出了一颗超低功耗空鼠专用六轴运动传感器ICM-40627,搭配TDK-InvenSense拥有多项专利技术的空鼠算法AML(AirMotion Library),助力客户快速高效完成项目开发,优化产品成本,放心投放全球市场,无需担心算法专利纠纷。

upfile

ICM-40627衍生于TDK-InvenSense成熟的六轴MEMS运动传感器产品平台,器件可靠性经过上亿颗的量产出货验证。

upfile

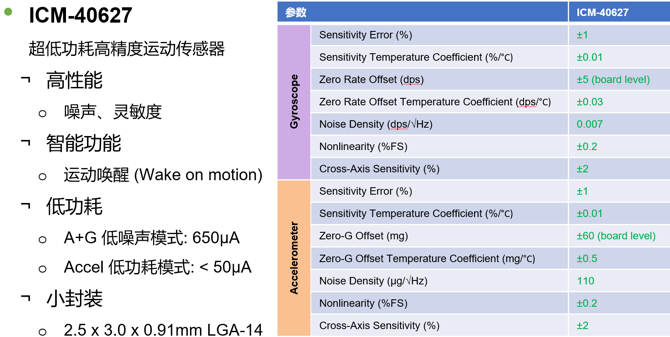

Figure 4 ICM-40627特点及性能参数

针对空鼠遥控器/智能演示笔的应用特点,ICM-40627如上图所示,在以下几方面做了特别优化

  • 高性能(噪声、灵敏度)

陀螺仪完美捕捉设备横向转动,加速度计准确定位设备竖直方向倾角

  • 片上运动唤醒功能

当设备静置时,ICM-40627只保留加速度计低功耗工作,陀螺仪和系统其它部分均可以被置于睡眠模式;一旦设备被拿起,ICM-40627的片上运动唤醒功能会送出中断信号给主控,唤醒整个系统回到正常工作模式

  • 低功耗

ICM-40627加速度计和陀螺仪高性能工作时,最高电流消耗只有0.65mA;单加速度计低功耗工作时,电流消耗可以低至0.012mA。结合以上提到的片上运动唤醒功能,系统可以灵活调配传感器和系统其它部件的工作模式,系统级功耗可以显著降低,增加电池使用时间

  • 小封装

ICM-40627的封装只有米粒大小,可以适应客户的结构设计灵活摆放

upfile

TDK-InvenSense运动算法团队拥有多年的空鼠应用算法开发和客户支持经验,在全球范围内已累积申请十多项算法和应用专利。经过多年的调优打磨和支持全球各大OEM,TDK-InvenSense空鼠算法拥有技术成熟、性能稳定、平台适应性强、移植简单等特点。

upfile

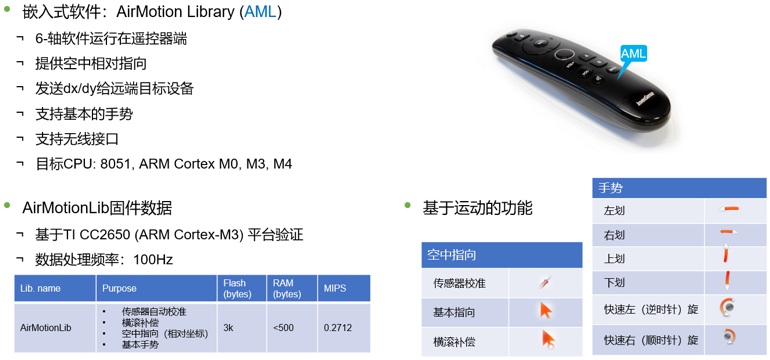

Figure 5 AM L算法特性

如上图所示,搭配ICM-40627使用的空鼠算法AML有如下特点

  • MCU资源要求低

8051 MCU即可轻松运行AML算法,代码和内存消耗量小

  •   算法输出简单易用

输出屏幕平面相对坐标dx/dy,同时可以支持常规手势识别(左、右、上、下划,顺、逆时针快速旋转)

  •   算法内部智能校准

算法内部实时校准传感器数据偏差,横滚补偿

upfile

AML算法包含诸多TDK-InvenSense专利IP,客户需要获得TDK-InvenSense授权之后搭配ICM-40627使用,无需额外的专利授权费用。


算法会根据客户目标平台MCU核、编译器,以相应的二进制库的形式提供,同时,TDK-InvenSense会一并提供经过验证的调用参考代码和文档,协助客户快速移植集成。
