瑞芯微发布视频桥接24合1芯片RK628D 六大场景应用解析

近日,瑞芯微发布了24合1视频桥接芯片RK628D,可满足多种产品的视频接口转换需求。RK628D支持三种输入接口,九种输出接口,仅一颗芯片即可实现多达24种视频传输转换接口的组合。

近日, 瑞芯微发布了24合1视频桥接芯片RK628D,可满足多种产品的视频 接口转换需求。RK628D支持三种输入接口,九种输出接口,仅一颗芯片即可实现多达24种视频传输转换接口的组合。RK628D可应用于六大场景包括多屏商显、4K大屏转接、智能投影仪、无线投屏、智能显示屏、视频采集转换类产品。

一、RK628D三大优势

1、接口组合更丰富,24合1

1)输入接口支持:HDMI、RGB、BT.1120

2)输出接口支持:HDMI、GVI、MIPI_CSI、单/双LVDS、单/双MIPI_DSI、RGB、BT.1120

3)支持同分辨率两路接口同时输出

2、自带MCU,提高硬件设计效率

内置MCU,无需主控便可独立运行,可极大简化硬件设计,并节约整机成本

3、有效提高备货率,成本更优化

大部分市场同类产品输入/输出的接口支持较为单一,而RK628D一颗转接芯片,即可满足24种输入/输出场景视频转换接口组合,厂商无需备料多颗不同转接芯片,可有效提高备货率

二、RK628D 六大应用场景

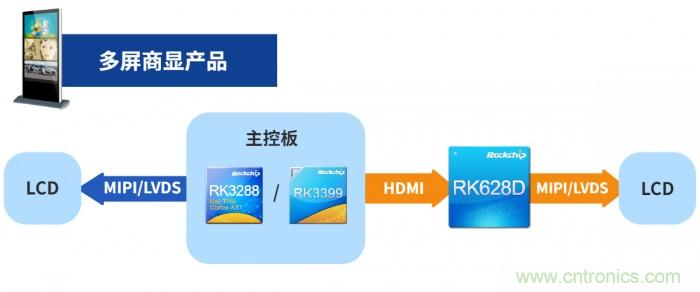

应用场景一:多屏商显产品

产品形态:广告机

桥接方式:HDMIIN --> MIPI/LVDS OUT,协助主控进行双屏扩展,可支持双LVDS/双MIPI接口

瑞芯微发布视频桥接24合1芯片RK628D 六大场景应用解析

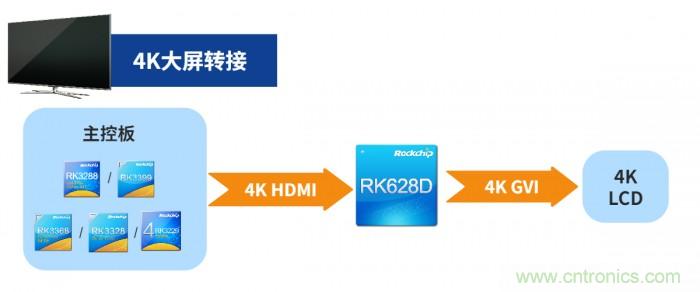

应用场景二:4K显示商显产品

产品形态:电视屏幕、商显长条屏等

桥接方式:4KHDMI IN--> 4K GVI OUT,兼容电视GVI屏幕、商显GVI长条屏

瑞芯微发布视频桥接24合1芯片RK628D 六大场景应用解析

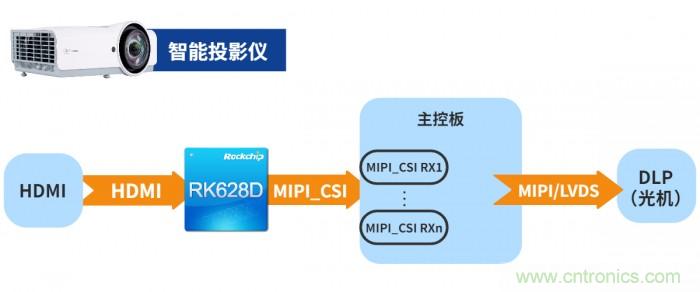

应用场景三:智能微型投影仪

桥接方式:HDMIIN--> MIPI_CSI OUT

(多路MIPI_CSI接口可叠加多个RK628D实现转接)

瑞芯微发布视频桥接24合1芯片RK628D 六大场景应用解析

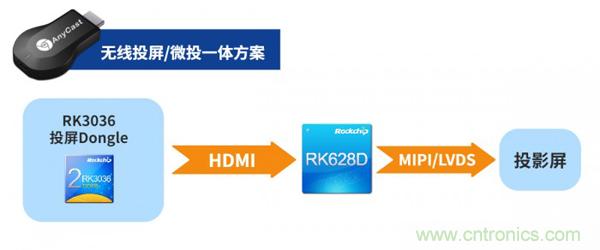

应用场景四:无线投屏/微投一体方案

桥接方式:HDMI IN -->MIPI/LVDS OUT,支持投屏Dongle扩展显示屏功能

瑞芯微发布视频桥接24合1芯片RK628D 六大场景应用解析

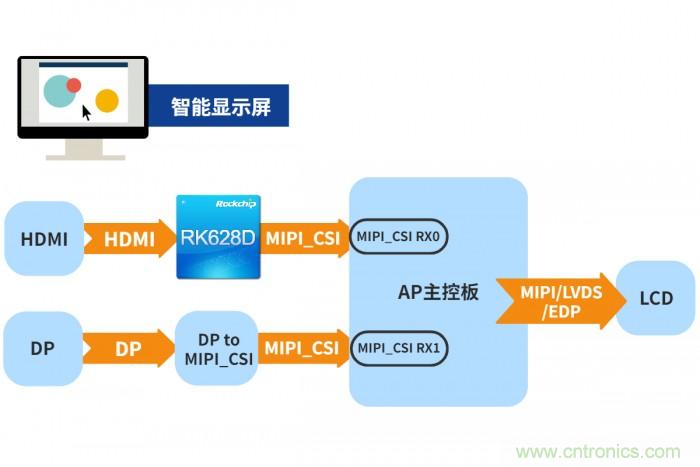

应用场景五:智能显示屏

桥接方式:HDMI IN -->MIPI_CSI OUT,接入主控芯片,作为智能显示屏视频输入

瑞芯微发布视频桥接24合1芯片RK628D 六大场景应用解析

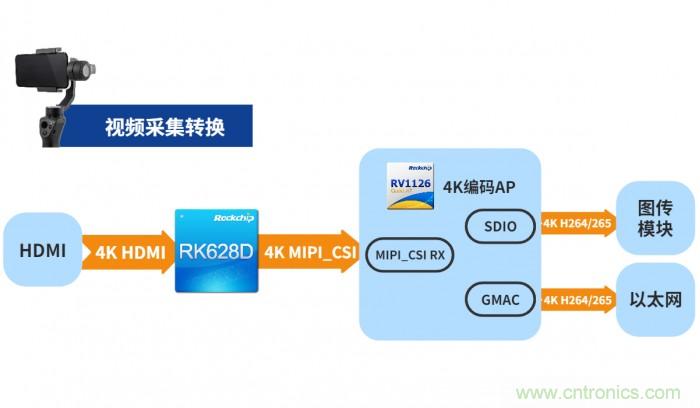

应用场景六:视频采集转换类产品

产品形态:云台/无人机市场图传器、直播视频采集产品、视频采集卡等

桥接方式:HDMI IN --> MIPI_CSI OUT,最高支持4K分辨率

瑞芯微发布视频桥接24合1芯片RK628D 六大场景应用解析

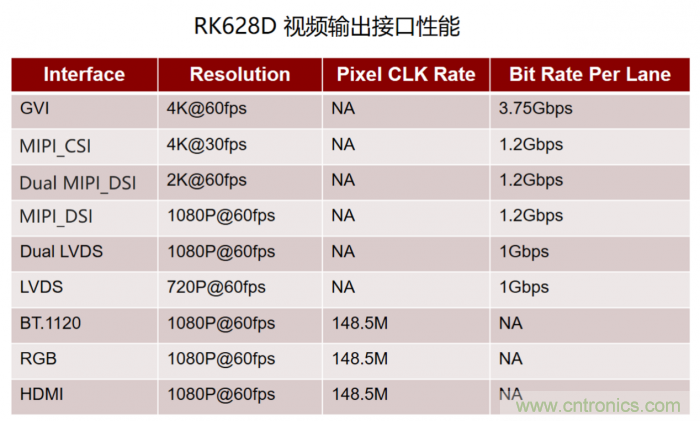

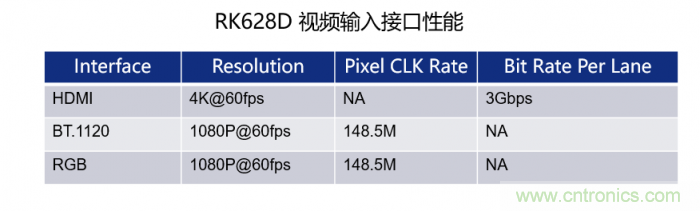

三、RK628D接口性能及分辨率支持

瑞芯微发布视频桥接24合1芯片RK628D 六大场景应用解析
瑞芯微发布视频桥接24合1芯片RK628D 六大场景应用解析

THE END
