μA709构成的单电源反相放大器

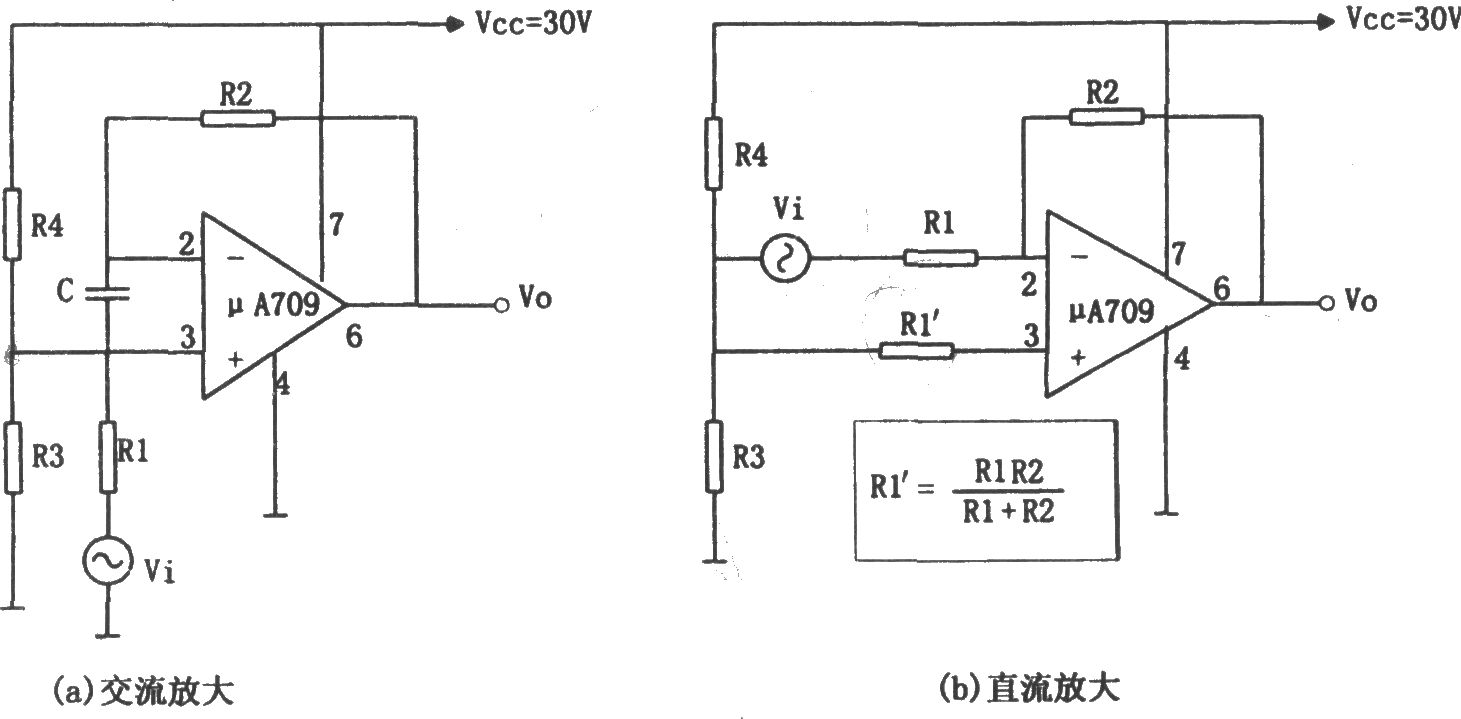

如图所示为单电源反相放大电路。图(a)为交流放大电路,图(b)为直流放大电路。外接电阻R3和R4是运放偏置电阻,电容C为耦合电容,其作用是“隔直流,通交流”。

μA709构成的单电源反相放大器 如图所示为单电源反相放大电路。图(a)为交流放大电路,图(b)为直流放大电路。外接 电阻R3和R4是运放偏置电阻, 电容C为耦合电容,其作用是“隔直流,通交流”。 对于图(a)、(b),同相输入端的直流电压取决于R3、R4组成的分压电路,其值为: μA709构成的单电源反相放大器 图(b)为单电源直流反相放大电路。显然,对于双电源放大电路,其失调电压很小,可以忽略。即当输入电压为零时,其输出电压也近似为零。但是,对于单电源直流放大电路,当输入电压为零时,其输出电压不为零。当输入电压Vi不为零时,其输出电压为: Vo=-(R2/R1)·Vi V 即Vo为Vi和V 二者输出的叠加。为了使失调电压尽量小,电路中仍应满足输入端平衡条件,即取R'1为: R'1=R1R2/(Rl R2)
