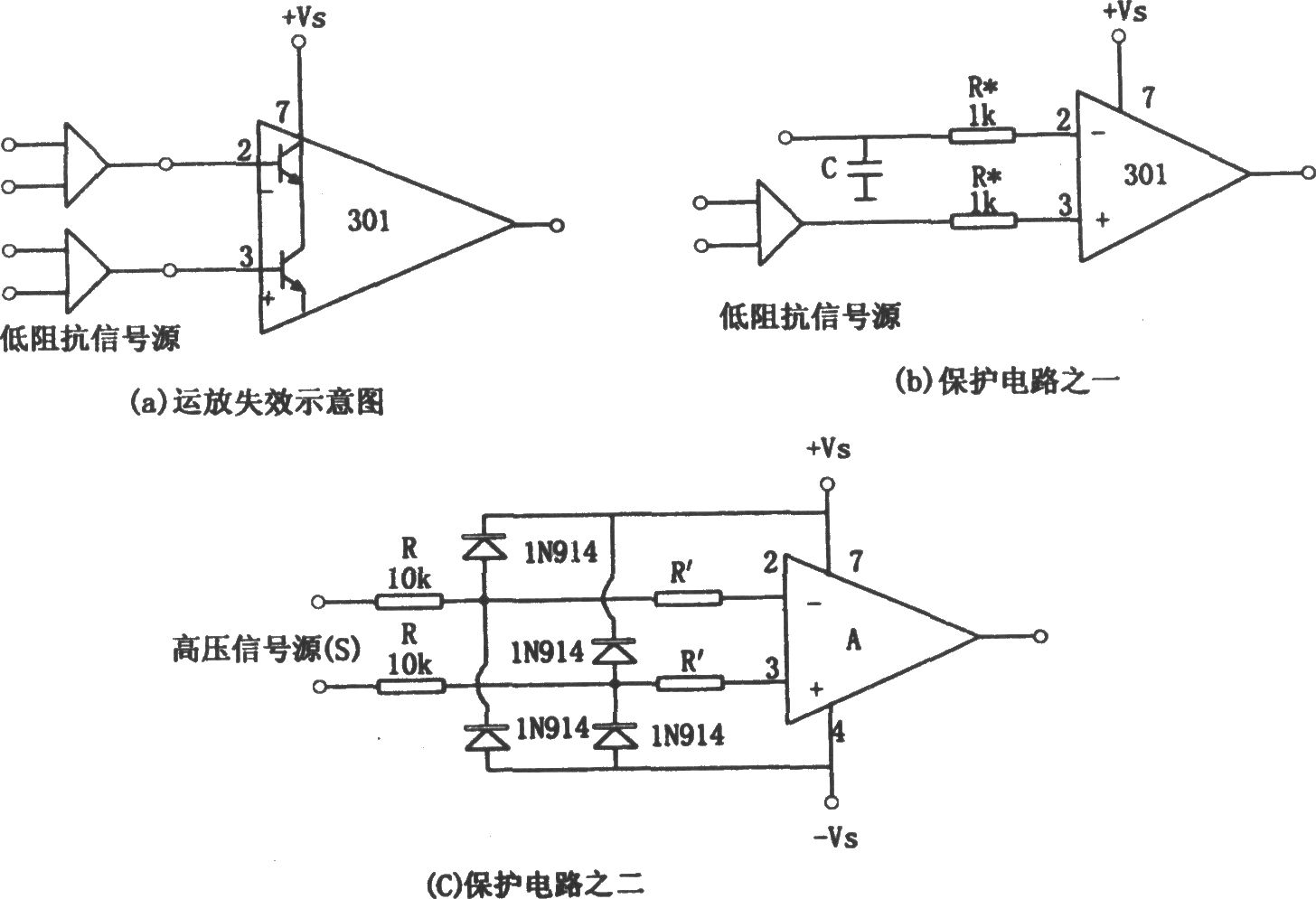

共模输入的击穿主要是指击穿输入级的集电结，这里以μA301型集成运放来说明其失效及保护措施，如图所示。在图(a)中，μA301型运放的两个输入端内接NPN型晶体管的基极。集电极外接电源电压 Vs正常工作时，输入端对 Vs而言总是负值，所以输入级两个晶体管的集电极一基极之间不会出现正向偏置。但是。如果把电源电压 Vs从电路中撤除，而②和③脚仍保持正电位，即仍有共模输入电压。晶体管的集电结将有一股电流由基极流向集电极。若从2脚或③脚向电源看去的源
电阻很低，此时形成的集电结电流就会很大，以至于可以损坏输入级晶体管，这种现象在先去掉电源电压，而信号源未撤除时。会出现共模输入使集成运放失效和损坏的情况。使集成运放的共模输入失效的另一种情况是，若信号源含有
电容元件，这个电容充电到信号源的高电位时，将电源电压Vs和信号同时撤除，由于信号源电容的充电电压的存在，相当于信号源电压仍存在，如果这个电容大于0.1μF，电容的放电电流就足以将晶体管烧坏。
运放共模电压击穿输入级及其保护措施
共模输入的击穿主要是指击穿输入级的集电结，这里以μA301型集成运放来说明其失效及保护措施，如图所示。在图(a)中，μA301型运放的两个输入端内接NPN型晶体管的基极。
共模输入的击穿主要是指击穿输入级的集电结，这里以μA301型集成运放来说明其失效及保护措施，如图所示。在图(a)中，μA301型运放的两个输入端内接NPN型晶体管的基极。集电极外接电源电压 Vs正常工作时，输入端对 Vs而言总是负值，所以输入级两个晶体管的集电极一基极之间不会出现正向偏置。但是。如果把电源电压 Vs从电路中撤除，而②和③脚仍保持正电位，即仍有共模输入电压。晶体管的集电结将有一股电流由基极流向集电极。若从2脚或③脚向电源看去的源
电阻很低，此时形成的集电结电流就会很大，以至于可以损坏输入级晶体管，这种现象在先去掉电源电压，而信号源未撤除时。会出现共模输入使集成运放失效和损坏的情况。使集成运放的共模输入失效的另一种情况是，若信号源含有
电容元件，这个电容充电到信号源的高电位时，将电源电压Vs和信号同时撤除，由于信号源电容的充电电压的存在，相当于信号源电压仍存在，如果这个电容大于0.1μF，电容的放电电流就足以将晶体管烧坏。
