INA125信号和电源的基本连接电路

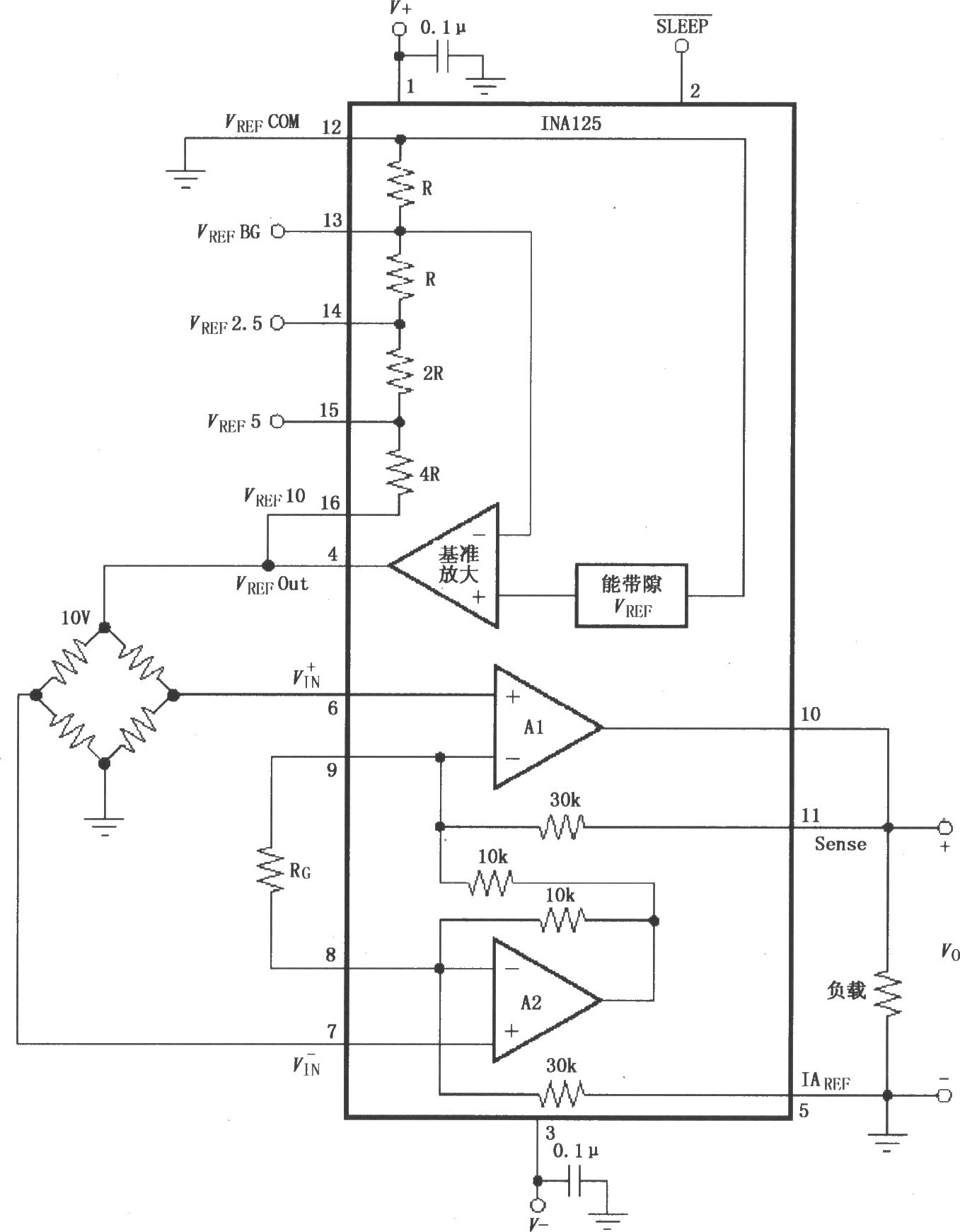

如图所示为INA125信号和电源的基本连接电路。在噪声环境或高阻电源应用时,芯片电源端要用电容滤波,且应尽可能靠近芯片电源脚放置。输出电压是以IAREF端标准地为基准的。

INA125信号和电源的基本连接电路 如图所示为INA125信号和电源的基本连接电路。在噪声环境或高阻电源应用时,芯片电源端要用 电容滤波,且应尽可能靠近芯片电源脚放置。输出电压是以IAREF端标准地为基准的。应注意基准端必须是低阻连接,以确保有高的共模抑制比,如有12Ω串联 电阻,则共模抑制比将下降约80dB(G=4)。增益G=4 60kΩ/RG,公式中60kΩ是等于INA125内部两个反馈电阻之和。内部两个反馈电阻是经过激光校正的,因此外部电阻RG的选用对增益影响就很大,应选用稳定性好、温度漂移小的电阻。当需工作在高增益状态时,外部电阻RG的取值很小,这时应注意引线的接触电阻,如插座接触是否良好等,引线的接触电阻直接造成增益误差和影响的稳定性。 INA125信号和电源的基本连接电路
