在电子制作过程中，经常要测量晶体管、二极管、稳压管、晶闸管等的反压及电容器耐压值等。鉴于此，本文介绍一种简易的耐压测量仪。它输出电压连续可调，最高达1500v.

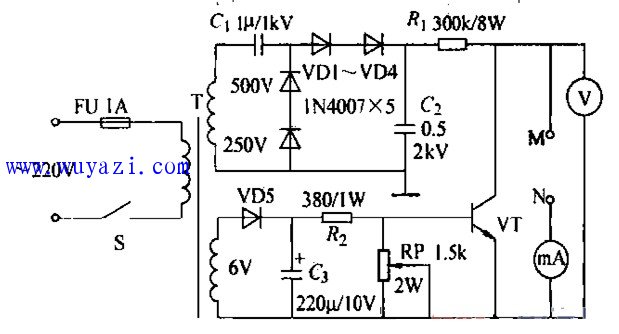

测量仪电路如下图中，变压器T输出的6V电压经VD5整流、C3滤波后，提供给调整管VT的基极电压。调节RP可控制VT的导通程度，即控制集电极M点电压在4-1400y之间变化。高压绕组输出500v电压。经C.、VD1~VD4组成的倍压整流电路整流，G滤波输出1400V高压。测量时，被测器件接在M、N之间，RP阻值调小，VT的基极电位下降，M点电位上升。直至毫安表指示出被测管的额定反向电流（被测的小功率管小于0. ImA,大功率管小于ImA为宜）。这时电压表指示的电压值即为该反向电流下的反压。铡大阻值电阻时，电阻接在M、N之间。用电压表读数除以毫安表读数，即R=V/I.每次用完，特RP诃到最大，使输出电压回至最低点电压4V.
