声靓简洁的25W胆机功放

声靓简洁的25W胆机功放,本功放电路如下图。功放管采用低成本高效率的束射四极管6P1,电压放大采用一个双三极管6N1,接成SRPP电路,6N1阴极-其他音频电路图

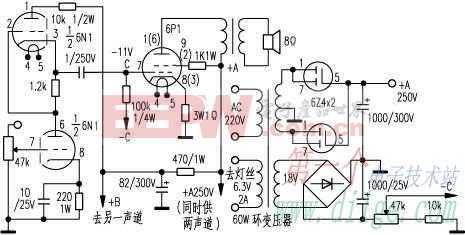

本功放电路如下图。功放管采用低成本高效率的束射四极管6P1,电压放大采用一个双三极管6N1,接成SRPP电路,6N1阴极反馈舍弃大的电解 电容,而用一个10μF/25V的BP电容,以获得更低的失真。后级6P1栅极加-11V的固定偏压,6P1阴极仅接一个3W1Ω的 水泥电阻,省去反馈电容,同时省却大环路反馈。实践证明,这样可获得更大的不失真功率、更宽的动态和很低的互调失真。本机两声道的前级和后级共用同一个电源滤波系统,既可以降低制作成本,也不会降低声道分离度。单声道输入信号时,另一声道听不到任何串音,分离度很高。本机另一个特色是噪声(包括交流噪声)很低,在距离音箱05米的地方听不到任何噪音。  笔者用本机配接爱多CVD机和自制的气垫式音箱试放,在15m2室内放唱,声音圆润宏亮,空间感丰富。听《阿姐鼓》时表现得音色优美,宽阔的空间感表现无遗,爆棚时毫无凌乱,功率虽不大,已具震撼效果。
