使用HA1392制作的书房功放

使用HA1392制作的书房功放,HA1392是日本日立公司生产的功率放大集成电路,在一块硅片上有两组功放电路,具有较高的输出功率,适合于便携式、台式单声-电子管功放电路图

HA1392是日本日立公司生产的功率放大集成电路,在一块硅片上有两组功放电路,具有较高的输出功率,适合于便携式、台式单声道及立体声双声道录音机等音响设备,采用12引线单列直插式塑料封装结构,外形如图1。
电路特点:

[1].静态电流小,典型值为36mA,适用于电池供电的整机。

[2].在小电流下交越失真较小。

[3].内部设有音频静噪电路,在5mA静噪控制电流下可获得60dB(典型值)的静噪抑制比。

[4].可直接装在整机的底壳上,无需加电气绝缘。
[5].输出功率大,在4Ω负载时,12V电源每路可输出4.3W功率,15V电源每路可输出6.8W功率(THD=10%)。

[6].内部设有热保护电路。

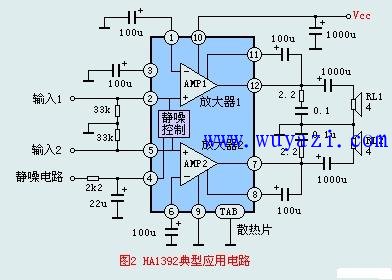

HA1392由两个独立的功率放大器及静噪电路组成,其典型的应用电路如图2所示。


使用说明:


(1).音频静噪电路:当录音采用机内话筒时,防止回授啸叫。

(2).在录音快进快退时,控制输出信号。

(3).防止功能开关引起震动噪声。

(4).开启电源时,吸收前置放大或线路放大器产生的震动噪声。

(5).在调频或调幅失谐情况下起静噪作用。

在较小的控制电流下有较大的抑制比,在5mA的控制电流及600Ω的信号源内阻下,典型的静噪抑制比(ATT)为60dB。

静噪开关动作时震动噪声极低,改变静噪控制电流,可以调节静噪控制比。
