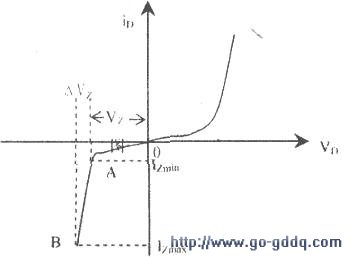

二、稳压二极管的应用
1、并联型稳压电路
如下图所示的并联型稳压电路，当输入电压升高或RL阻值变大时有：vi↑=》Ｉz↑＝》Ｉ↑=》ＵＲ= IR↑=》ＶＬ↓，从而抵消了输出电压VＬ。的变化。反之，当输入电压下降或RL阻值变小时有：vＬ↓=》Ｉz↓I↓=》UR=IR↓＝》vＬ↑。 可见：这种电路的稳压是利用了稳压二极管两端电压微变，而电流突变使整个电路电流改变， 电阻R上的电压也随之改变．从而达到稳定输出电压的目的。
2．串联型稳压电路

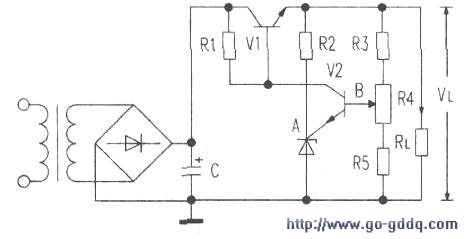

如下图所示的电路，当输入电压升高或RIＬ阻值
从而抵消了输出电压V．的波动。 反之：当输入电压下降或R．阻值变小时有：
从而抵消了输出电压VL的波动。 可见：这种电路的稳压同样是利用了稳压二极管上电流突变，而两端电压几乎不变的特性来实现调整三极管管压降的改变，从而达到稳定输出电压的目的。
