数码管LG5011外形示意图及管脚引线排列

唯样电子资讯为广大电子爱好者提供电子元器件相关知识和学习资料,以供大家学习交流。

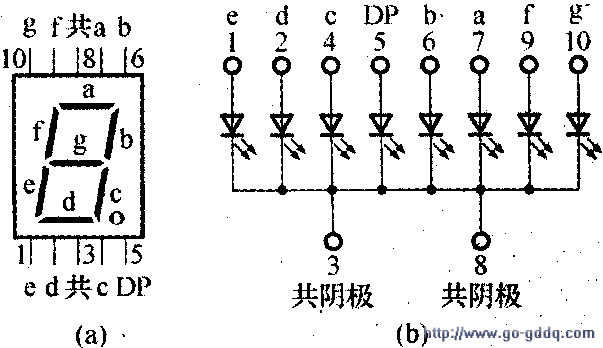

数码管上数字分别由a、b、c、……f七段笔划组成, DP为小数点段,各笔划段引线管脚排列采取双列,在数码正置俯视时,左下角为第一脚,按顺时针依次确定其余各脚。图(b)为LG5011内部连接电路,它是一种共阴极显示数码管。测试时,共阴极接电源负极,电源正极通过限流 电阻器分别与各笔段引脚相连,每个笔段 发光二极管电流限制在5~1OmA之间。如果数码管共阴端通过一个电阻器接地,点亮笔段增多,数码管的亮度减小。
