肖特基势垒二极管如何预防热击穿

唯样商城为广大电子爱好者提供晶体管基础知识,以供大家学习和交流。

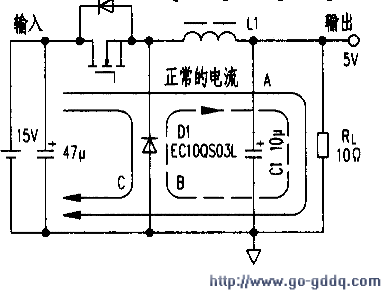

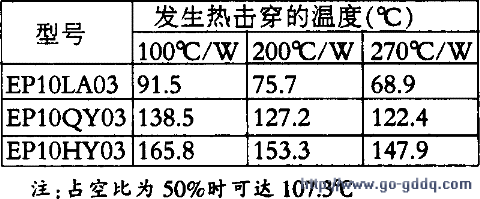

  在下图所示电路中。开关管Trl在 ON/OFF时。电流有两个回路:1.Trl→LI→RL。2.L1→RL→D1。如果D1发生热击穿,则来自Trl的电流。因D1的反向 电阻下降而被分流。分流电流可达0.1A以上。如果反向电阻接近零。则负载RL,中将无电流流过。附表是几种SBD发生热击穿的结温。SBD周围的热阻越小。热击穿的可能也越小。   作为对策:1.增大 散热器。2.加宽、加厚相连接的铜箔,3.良好的通风。4.远离其他发热体。
