用TA7666P制作调频广播信号监视系统

唯样电子商城为电子行业爱好者提供无线遥控技术的知识原来,以供大家学习和交流。

  TA7666P为16脚双列直插式IC,电源电压VCC为5—14V.允许功耗Pd为750mW.输出电流最大为30mA.点亮输入电平为0~16dB,其简图如右图所示。

  图中,TA766P的(1)、(2)脚与(15)、(16)脚为运算放大器反馈信号的输入,Vg=201ogs911.6(mVrms)/Vin(dB),例如:第5点输入为300mVrms,911.6/300=3.Vg=2010g3=9.6(dB),当Rin取10kΩ时。Rf=30k~(即Rf=3*Rin=30kΩ)。

  每个LED的点亮电平如附表所示。

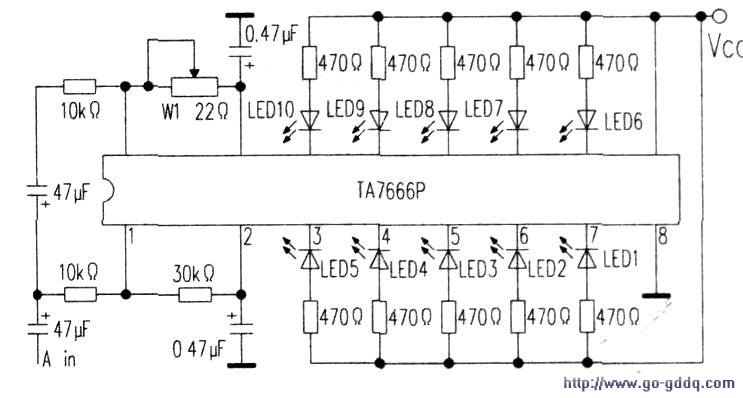

  所以。改变Rf就可以改变点亮的输入电平值。另外一个通道的Rf取值10kΩ,也可用22kΩ的可调电阻,具体电路见下图。

  电路原理图确定后。接下来就是制作线路板。用protell做出PCB图,用打印机打印出线路图。用油漆在敷铜板上按照PCB图画出线路。烘干。放人三氯化铁水溶液中,用毛刷轻刷,待铜层腐蚀完毕,用清水冲洗,用刻刀修整线路板。使线路齐整。然后,在小台钻上用φ0.60mm钻头打孔。用800号细砂纸打磨焊点处。使其光洁。

  在选件上,LED1—LED6用绿色高亮发光二极管,LED7-LED10用红色高亮发光二极管。R1—R10用680Ω的1/4W的碳膜电阻。Vcc取6V。

  电路焊接无误。用可调稳压电源供6V电压,音频信号从收音机耳机插孔处取出,音量旋钮调到最小。通电后。调大收音机音量旋钮。使发光管LED5刚好点亮。随着音频信号的变化,发光管也在闪烁。增加一点音量,细细调整W1,使LED6与LED5恰好同时点亮,再调大音量,使LED10刚好点亮。至此。第一套显示电路制作成功。说明此法可行。

  我台有五套调频节目。需要有五套这样的电路。于是。在大一点的敷铜板上将五套电路整合到一块线路板上。接下来。就是面板的制作了。用4U宽的铝质隔板,恰好能够做成19英寸标准机架的面板。接下来用φ5.1mm麻花钻头在面板上打孔,每5cm一行。每行中每隔1cm打一孔,共10个孔。恰好能固定φ3.5mm的发光二极管,用黑色自喷漆把铝板喷成黑色。晾干后。用热熔胶把发光管固定在铝板背面。使发光管的前端露出一点。焊好连线。用五部收音机接收五个频道的频率。通电后,每一路调整W1,使LED6与LED5同时点亮即可。

  用输出12V的变压器,整流滤波后。一路用LM7806稳压,给IC供电。另一路用LM7805稳压,再串接两只1N5408二极管降压2V后。给五部收音机供电,因收音机用电量不大。能够满足需要。为使供电平稳。在丽只二极管后接上两个并联的4700μF的电容。通电后,重新调整W,使显示整个LED柱都能点亮。

  将此显示装置装到机房的控制台上,在面板的LED柱的底端,分别标出每一组对应的收音机的调谐频率。调整音量旋钮,使LED柱的顶部的红色发光二极光刚好点亮。5行发光管能够随着收音机音量的变化由低到高闪烁。达到预期目的。
