89Sxx开发板制作说明

唯样电子资讯网站为广大电子爱好者提供单片机相关知识,以供大家学习和交流。

  简介

  我设计这个单面开发板使用MCS - 51单片机学习的工具,便于单片机项目开发 。89Sxx开发板功能 :

  89Sxx 40的DIL为基础的设计,89S51/52/53

  在系统编程(ISP),通过6针接头

  RS - 232和RS - 485串行端口(共用针)与如PC串行设备通信

  HD44780兼容的字母数字液晶背光控制连接

  主板集成了4轻触开关

  16个通用IO端口引脚5x2头(PORT0和PORT2)

  24CXX的I2C EEPROM

  DS1302的串行实时时钟(RTC)备用电池

  板上的电源整流和稳压器

  单面PCB设计

  五金

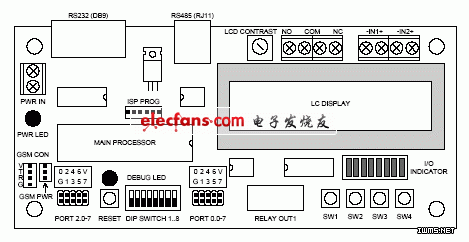

  硬件框图如图1所示。MCU是89Sxx微控制器。和完整的硬件原理图如图2所示。

  P1口作为数据总线是用于液晶显示器(4位接口,印刷电路板布局设计为16X2字符带背光),板上的轻触开关和连接在系统编程(ISP)

  PORT0和通用IO端口2,用于连接外部设备。PORT0连接DIP开关,P0.0和P0.1与光电隔离输入连接

  端口3,P3.0和P3.1正在使用串行通信UART,P3.2为RS - 485控制方向。P3.3和P3.4作为通用IO端口引脚。与串行芯片,EEPROM,RTC和串行移位寄存器(LED阵列指标)通信的另一个引脚
