本电路分三部分，即负反馈式音调前级、有源伺服稳压电源与MCU数字控制电路，现分述如下。
1、音调前级电路（如下图）
音频信号从J1输入，经过C15(C19)耦合，送至U1预放大，然后输入到由U2及其外围电路组成的反馈式音调电路中分离高中低音，最后经过音调处理的音频信号经C7(Ce7)耦合从J2输出。
U4为简便耳放，也可作为音频输出前级放大用C18(Ce18，注：原理图中双声道的元件编号均一样，第二通道的加“e”区别，以下只以一通道为例）的容量可在几μF到几百μF中取值，当U4作耳放时，其值取大些，作前级放大用时，其取值可相对取小些。R18与R19的比例可控制U4的放大倍数；作前级放大用时，放大倍数不宜取得太大，通常取值几倍为宜；同理，R3与R2的比值可调节U1的放大倍数，本系统取值2倍。
另外，电位器W4作为左右声道平衡用，电路中直接并接到了耳放U4的输入端，如此接法明显将会影响U4的直流工作点，同样从J2输出音频信号，而后接的后级之间也没采用隔直耦合，优点是低频频响好，缺点是对大信号音质会造成不必损害；因为本系统设计之初忽略两处隔直电容，今后设计可以加接隔直耦合。
2．电源电路（如下图）
有源伺服稳压电源有LM317/337与U3及其外围电路构成，由C12取样输出电源的噪声，经运放精密跟踪后，再输出误差电压控制LM317/337以抵消相当量电源噪声，极大提高了电源的稳定与纯净性。为了保证稳压三端(317/337)的正常工作直流点，R14通常设定在240R左右，所以输出电压则由R15来确定；当忽略三端电压调节脚1的少量漏电电流，其输出电压可按式：(Vo=1.25/(R14/(R14+R15))(V))估算（注：三端的1与2脚之间为恒定压降1.25V；而理论值，U3输出在电源没有噪声时，7脚输出为零伏与地保持一至）；按本电路的参数，实际输出电压约为11.7V；为了发挥运放的极致性能，可按需将输出电压调至接近于运放的最大工作电压。
电路中的输出滤波电容，都采用了双双并联的接法，以此尽量降低电源的内阻。注意到L2至L5电感及其连接的电容，如此均是为了避免数字电路对前级可能造成的影响，所作的电源加强用。其中C20至C25电容，是用于音调前级三个运放的退耦电容，PCB布线时，要将这几个电容分别安排到离运放供电脚最近的地方才有效果。电路中的J6与U11地脚标识不同的功用，将在下文中关于PCB的走线时再作说明。
在电路调试时需注意C10与C12电解电容的极性，如有接错将会造成输出正负电压不对称等；另外，在U3集成块没连接之前，输出电压不会有稳压效果的，其电压与输入是基本一至（除去三端本身的压降）；所以在安装连接其它运放、确认稳压电压之前，必须先连接上U3。再有，考虑到电源功率的需求，加上5V供电是取电于单正电源端；如取约2A变压器，其输出双AC电压（注意不是整流滤波后的电压），减去三端本身的工作压降后，必须要大于正负电源稳压后的电压。
3．主控电路（如下图）
本部分电路是本系统的核心，毕竟电源与音调电路相信大部分读者都已了然于心。图中U7为主控芯片，在此选用了AVR高性能系列的Atmega8单片机。SWl～3为板上预留的三个按键，为了减少IO口的占用，采用了A/D（模/数，采用电阻分压，读取不同电压值来区分不同按键）的方式，只是程序实现起来略显麻烦；目前市面上大部分家电的本机按键采用的多是此方式（如彩电）。U8为市面上普通的一体化红外接收头。
J4则是板上预留的单片机程序ISP下载接口，免除了芯片的频繁插拔麻烦。
图中J5为液晶(LCD)显示接口，可按需选配1602、12864或其它类型LCD。本系统则选择了1602字符型LCD显示器。同样为了节省MCU的10口占用，显示接口部分采用了由两块串行转换芯片组成的IO端口扩展(图中的U9、U10：74HC595)，当然如此是以增加程序的复杂度换来的。另外，由于74HC595仅能单向地将串行数据转换为并行，所以对液晶显示器操作时，将不能读取得到LCD的工作状态，因此在程序实现时也就只能采用延时写入的方式了；注意！
在要求极其严格的环境下，采用延时写入显然不是明智的选择，因为在没有读取LCD当前是否忙的前题下，就直接写入，将可能导致当前写入数据失败，如果多次写入不断刷新，影响就某1～2次而已不碍大局。
WOD至W4D是电动电位器的低压电机，由与其相连的相关元件组成了半桥驱动电路，以控制电机的正反转。也许读者已经注意到了这五路驱动中，其中一边的桥臂是共用的，这种做法虽然节省了I/O，但却有个严重缺陷：就是在任某一电机正反转切换的过程中，将会出现一瞬间所有马达同时动作的情况；此缺陷是在PCB打样之前设计疏忽造成的，这种现象在高速驱动的场合是绝不允许的！所幸本系统中单片机IO口的切换速度快而电机的启动速度很慢，所以基本能满足要求。今后如选择专用电机驱动芯片全桥驱动效果会更好。
由于没有选用数控专用音量控制芯片，因此在音量大小检测上需另想途径。注意到电路图上的WOC至W4C电位器，此电路的任务就是实现音量检测。这五个电位器均是音量电位器其中对应的一联，所以音量电位器在转动的同时，这些联动电位器中点抽头的电压分量也在同步变化，再采用AD读取此电压，对应于0至5V电压的比例，恰恰反应了对应音量的百分比，至此完美解决了音量显示的问题。

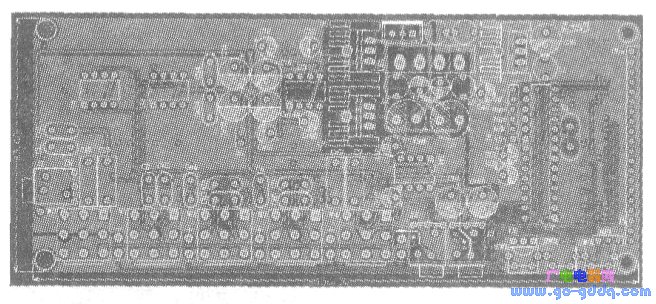

4．PCB布线原则(如下图)
在一个包含数字控制与音频信号的系统中，元件布局与PCB走线如果不合理，极易造成数字噪声对音频信号的干扰，合理的布线绝对是音频设备出靓声的基础。
虽然在PCB布线上没太多公认的原则与标准，但有些规则却是经过了众多电子工程师们验证的，如音频电路的一点接地技术。而对于数字电路，恰恰相反，为了防止其数字噪声对外泄放干扰其它设备，必须采用尽量多的接地点（多点接地）、尽量短少的走线与大面积覆地等。另外，数字地与模拟地必须分离、不可串布（通常分开走线，直至到主供电才汇合），相信也已是众所周知。本系统电路板布线正是严格依照这些原则完成的。上文电源部分有提到J6的功能，其在PCB上实际上就是一个跳线，对于音频部分的大面积覆地正是通过J6一点接到电源地的；而单片机控制部分地线标识的不同，也正是数、模地线分离的体现。
