单端推挽耳机放大器电路

唯样电子商城为广大电子行业爱好者提供电子元器件相关知识,以供大家学习和交流。

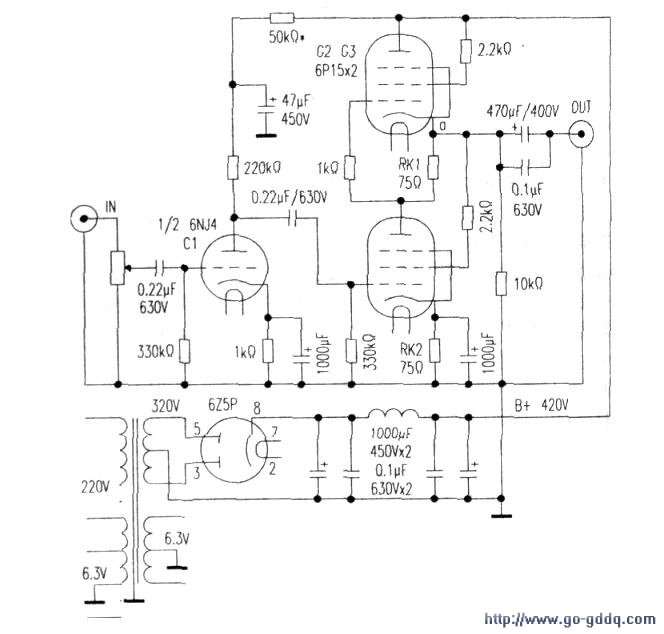

  制作的单端推挽耳机放大器电路如附图所示(另一声道相同。电源共用)。前级电压放大管G1两声道各用1/26N4,6N4是低噪声高μ管,可取得较高的电压增益。功率放大级G2、G3每声道两只6P15,接成单端推挽(SRPP电路),6P15跨导较高,达14.7mA/V,很容易推动。上管6P15的阴极电阻Rk1为75Ω。为自倒相输入,因而前级不需要倒相器,这主要得益于6P15的跨导高。功率灵敏度高。上管6P15的阴极电阻Rk1,既构成上管的自给栅负压,同时下管6P15的屏极输出电流在电阻Rk1上产生信号电压降,将输入信号反相位接人上管的阴极,从而完成倒相的作用,在两管的中点(a)点输出相位相同的合成信号,完成推挽输出。由于上下两管对交流信号来说是并联输出,因而输出阻抗很低,是普通推挽电路的1/4。交流信号通过470μF电解电容隔直流。耦合输出到耳机。在470μF电解电容上并联0.1μF薄膜电容。有利于提高高端频响,可以采用RAFA、WIMA等高频特性好的电容,470μF电解电容最好采用ROE、SPRAGUE等高品质电解电容。

  6P15上管的阴极电阻Rkl,既决定两只输出管的直流工作点平衡。也关系到交流输出信号的平衡,这是一对矛盾。为达到直流平衡,要求上下两管的阴极电阻Rk1、Rk2相同。中点电压相等。但对于交流信号。上管的阴极电阻Rk1是串联在两管之间,会损失一部分输出信号。所以Rk1不能太大,为了使Rk1不至于太大。要求输出管的跨导要高。比如6P9P、6P12P、6s6之类的高跨导管就很适合该电路。6P1、6P6P等跨导较低的输出管在此就行不通了。除非改变接法,提高增益。另外。因为两只6P15P输出管是串联供电。所以B+电压较高,为420V。两组灯丝绕组要求有中心抽头并接地,消除由灯丝窜入的交流声。

  元件选择 电源变压器功率≥80W,有利于电能的充沛供给。阻流圈10H100mA,整流管用625P,整流电压400V×2,比624的整流电压高50V.以提高保险系数。4只6P15要求同批次管,尽量做到上下对称。

  试听音源:新科DVD+自制DAC解码器。听音效果:与音箱比较。感染力更强。音质纯净,解析力高。声场宽阔,高低频瞬态响应佳,低频下潜很深。结实有力度,音质亮丽,证明6P15是一只品质优良的功率管。
