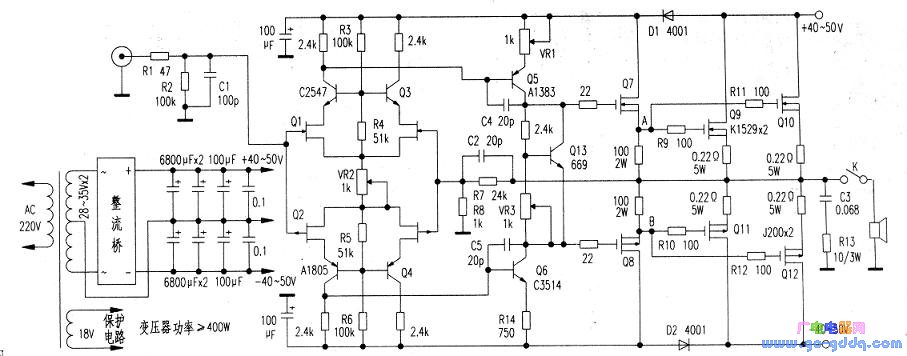

参考甲类场效应管功放电路，设计制作了下图所示电路的胆味功放，这里只画出一个声道，保护电路图略。
　　
　　输入级由Q1—Q4组成典型的共源共基电路。R1是输入耦合电阻。R2的值决定输入阻抗。C1是高频旁路电容。R3—R6分别取代原电路中的稳压、恒流二极管。Q3、Q4的偏置电压是±27V，Q1、Q2的源极电压是±13V，该级工作电流为．1.04mA。
　　
　　Q1、Q2用K146/J73、K240/J75、K389/J109等孪牛管。
　　
　　第二级由Q5、Q6组成。，其偏置电压为±2.5V，取自Q3、Q4c极负载电阻压降。Q5、Q6两管b、c间并联的小电容用作防振，其容量在电路无自激时越小越好。Q5、Q6用频响达180MHz的A1383/C3514为最好，也可用A970/C2240、A1191/C2856代之。该级工作电流是2.54mA。
　　
　　推动级由Q7、Q8组成源极跟随器，可从K213-/J76^-K216/J99中任选一种。末级用K1529/J200场效应管时，推动电流设35mA就足够。末级为双极型管时，推动电流可增大至80mA以上（甲类）。加入的Q13有末级偏置调整及温度补偿双重作用。Q13最好用导线引至散热器处安装。Dl、D2可避免大动态时电源电压突变引起的前级失真。C2、R7、R8组成电压反馈网络。C2是频率补偿电容。电路的直流放大倍数为25，由R7、R8的值决定。
　　
　　元器件选择：末级功率管选用K1529/J200，有上佳的声场感和浓郁的音乐味。除孪生管外全部管子要求用图示仪按误差≤3%严格配对。电阻全部用金属膜型，未标注功率的用1/2W00.22Ω／5W电阻最好用电桥测试选择。VRl~VR3用多圈精密可调电阻。
　　
　　C1~C5用松下产CBB小型品，6800μF/63V电容选用日本红宝石，要求两声道间总容量一致。整流桥为20A金封带散热器。变压器用优质环牛400W以上。
　　
　　调试：焊接好检杏无误后，先将末级功率管的±45V电源线焊开、包好。将VR1、VR2置中间位置，VR3置OΩ处。通电，调VR1使中点对地为OV。调VR2测R14两端至1.9V。
　　
　　VR1、VR2调好后，调VR3使A、B点间电压至3V，这时Q13的c、e间为4.6V。上述步骤完成后关电。用47Ω/5W电阻将滤波电容彻底放电，接回功率管的±45V电源线。将功放与前级、音箱等连接即可通电用较大音量放音。二小时散热器发热后，断开音源信号，用数字表测0.22Ω/5W电阻两端，仔细调VR3使之达25mV即可，这时末级电流为100mA，在±45V时，输出功率为120Wx2/8Ω，属甲乙类状态。
　　
　　试听：用人声、长笛和弦乐试本机。试爆棚效果用TUTTI。对比功放：马兰士PM66K11S(5100元)、PM-17K签名版（16500元）。
　　
　　试听结果：1．信噪比以PM17K最高，耳朵贴音箱几乎听不到噪声。PM66可听到很小噪声。本机离箱LOCm可听到噪声。2．驱动力——用三台功放轮流推LS3/5A音箱，本机最好——音量置11点，LS3/SA服服贴贴。PM-17K在同等音量时要开至12点，且爆棚时声场有压缩感。PM66K最差，音量开犬至l点位置，声嘶力竭，方寸大乱。3．音色、声场、定位等项，PM17K最好，具有出色的控制力和平衡感。本机爆棚时气势磅礴，壮丽辉煌。唯一音色平衡感比不上PM-17K。
