红外线控制自动水龙头

唯样电子资讯为您提供的小家电制作相关知识,以供大家学习和交流。

本例介绍的红外线控制自动水龙头由红外线发射器、红外线接收放大器和阀门开关控制器组成。其电路原理图如下图所示。

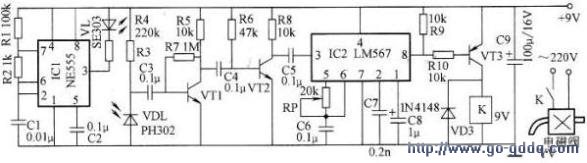

红外线控制自动水龙头电路原理图

红外线控制自动水龙头电路原理图

  红外线发射器是由NE555电路组成的多谐振荡器,其振荡频率由R1, R2,Cl决定,约为1.4kHz。由多谐振荡器产生的脉冲信号由3脚输出,通过红外线发射管SE303(VL)向外发射。

  红外线接收放大器由红外线接收器PH302(VDL)和由晶体管VT1, VT2组成的电压放大器组成。VTl与R7组成电压负反馈式放大器,由VT1放大后的信号通过C4祸合到VT2作进一步放大,输出后通过C5加至IC2的输人端3脚。

  IC2作为电磁阀门的控制电路,它是由LM567音频译码器组成的。在这里用作选频电路,将电压放大器输出的信号脉冲进行选频,以排除信号中的干扰脉冲,防止电路被误触发。IC2的选频频率由RP将其调节至发射频率1.4kHz,当由VT2输出的脉冲频率与IC2的选频频率一致时,其输出端8输出低电平。

  13组成继电器驱动电路,平时由于红外线接收器一直处于未被照射状态,IC2的8脚输出高电平,V玲处于截止状态,继电器处于释放状态,水阀门的电磁阀不通电,处于关闭状态。当有人手伸至红外线控制器下方时,由于人手的反射,使PH302接收到红外发射管发出的红外线信号,经过VTI I VT2放大,IC2的选频,它的8脚输出低电平。这一低电平通过R10加至VT3的基极使其导通,继电器K通电吸合,将电磁阀的电源接通,水阀门被打开。

  元器件选择

ICl选用 NE555时基集成电路;IC2选用NE567音频锁相环译码器集成电路。

  VT1、VT2选用59013型硅NPN晶体管;VD选用59012或C8550型硅PNP晶体管。

  其他元器件均无特殊要求,可按图所标型号及参数进行选用。
