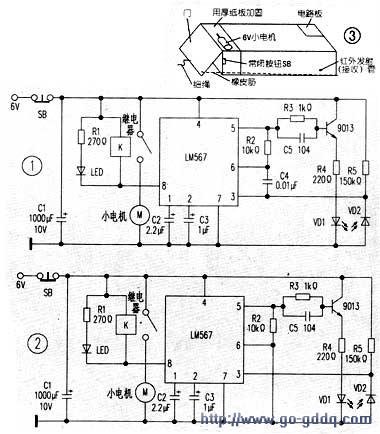

对此电路稍加改造，还可进行反向控制，如图2。此时，控制正好相反，即有物体挡在vD1和vD2之间时。⑧脚输出高电平，小继电器和小电机均不动作。无遮挡时。VD2能接收到VD1发射的红外线信号，⑧脚输出低电平，6V小继电器K吸合，6V小电机转动。
二、实际制作
箱子采用废弃的牛奶纸箱，一端挖通，用以装门。箱体前部四周用硬纸板加固。以安装小电机。门用硬纸板或薄木板做成。如图3所示。
电源由四节1.5V五号电池提供。装在四节五号电池盒内，固定在纸箱上。在纸箱后部两侧同一位置打眼，安装红外发射接收管。位置安装要准确，确保红外接收管VD2准确接收到红外发射管VD1发射的红外线信号。
6V小继电器的内阻应大于100Ω，确保通过的电流不超过100mA。
门两侧用橡皮筋拉紧关闭，使用时将门打开，用细绳套在6V小电机的轴上，轴要磨成锥形，前细后粗。当电机快速转动时，细绳会瞬间滑脱，将门关闭。若能将纸箱上部挖一方形孔，装以玻璃。就能看见老鼠在里面的活动，更是好玩有趣。
三、使用
装好四节1.5V五号电池。将香味诱饵放在纸箱最后部。将门打开。细绳套在电机轴上。老鼠进入后。挡住VD1发射的红外线。VD2接收不到信号，继电器吸合，电机快速转动，细绳滑脱，将门关闭。门关闭时，将常闭按钮SB断开，使电池电源断开，以节约电源。
老鼠很狡猾，头一天放置捕鼠箱时，老鼠一般不会轻易进入，要有耐心，不要每天用手触摸捕鼠箱，老鼠嗅觉灵敏，闻到人的气味会避开。耐心等待，三天后，老鼠才可能试探着进入。
