自制热转印电路板

唯样电子以普及电子科技知识为宗旨,介绍电子领域中的新原理、新技术和新产品,为广大电子爱好者收集实用性的维修资料、建立维修资料库和电子器件资料库。

  在业余条件下制作电路板的方法很多,有刀刻法、描漆法、热转法、感光电路板法等等。其中制作精度较高,质量较好,速度较快的要属热转法和感光电路板法。由于感光电路板材料不好购买,曝光时间不容易掌握,因此我在这里给广大业余电子爱好者介绍用热转印法制作电路板的详细方法。

  工具
  1.熨斗。采用不锈钢底面的蒸汽两用熨斗作为加热工具,取材容易,经济实用。在加热时候关闭蒸汽。在熨斗的选材上要求底面平直,温度能达到1 85度。当然条件好的可以购买专用的热转加热机。(本人无条件实验专用热转机,这里不详细说明)

  2.激光打印机。在选择激光打印机的时候要特别注意。有的爱好者在打印的时候,反映打印不上,质量不佳,卷纸等现象。这是由于激光打印机温度过低所致。大家在选择打印机的时候多实验几种。卷纸的解决办法就是在打印介质后面紧贴一张普通打印纸。

  3.热转印纸。本人采用的是即时贴的底纸,也可以用广告纸用完后剩余的底纸,这些在文具店。广告设计室和电脑城(相片打印纸的底纸)都可以买到。网上有人说选纸要注意,但是本人实验了很多种都能达到要求。PCB图是打印在底纸的光滑面上,这点很重要。

  4.软性橡胶。这是个很重要的工具,将在下面文章中介绍使用方法。

  5.油性记号笔。用于修补断缺电路。

  6.雕刻刀。用于修整电路。

  7.三氯化铁。用于腐蚀电路板。

  制作

  在设计好PCB电路图后,我们要借助于一个虚拟打印软件“VirtualPrinter V1.0”,这里要打印输出的不是pdf格式。而是tif格式,以便使用photoshop编辑打印。

  接下来通过上面的方法选者好打印机和热转纸,打印出所需的底稿后,就可以开始制作电路板了。

  找块平整的木板,把打磨。剪裁好的敷铜板放到木板上,先用熨斗加热去出湿气,然后把打印好的PCB底稿,用两面胶仔细的贴在敷铜板上,把熨斗温度调到1 85到200度之间,用熨斗轻压PCB底稿,然后顺着PCB底稿朝一个方向慢慢移动,使PCB底稿紧贴敷铜板。为了使PCB底稿牢固可靠,用上述同样的方法加热敷铜板20到30秒时间,拿开熨斗,使用软性橡胶轻压和轻拍敷铜板,连续重复几次(大面积线条更要多重复几次),在拍打过程中不要用力过大,以免把石墨层拍散。冷却后,轻轻揭开PCB-底稿,然后用油性记号笔和雕刻刀修补和修复断线。断点。粘连的地方。然后把三氯化铁调好比例,放入塑料容器里面,对转印好的敷铜板进行腐蚀。十多分钟后,一块精美的电路板就呈现在你的面前。三氯化铁腐蚀的时候要注意安全。室内操作应保持通风良好。至此用热转法制作电路板完成。

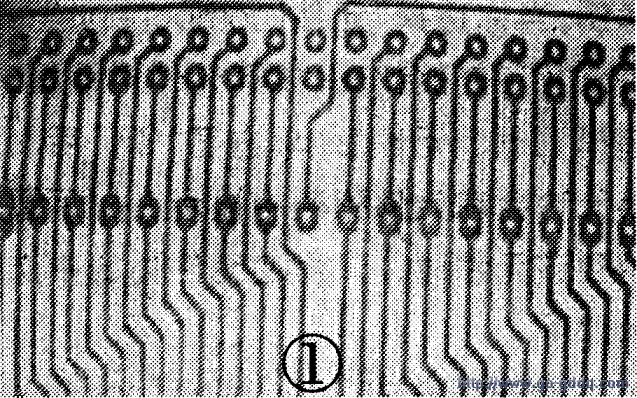

  热转印法是比较成熟,操作熟练后的爱好者,做出来的电路板可以与专业制作的电路板相媲美。总体尺寸精度可以达到1 mm内,最小线径本人做到了0.3mm,已经很接近光印板了。
