如何提高焊接质量

唯样电子以普及电子科技知识为宗旨,介绍电子领域中的新原理、新技术和新产品,为广大电子爱好者收集实用性的维修资料、建立维修资料库和电子器件资料库。


  (2) 元器件引脚的处理: 所有元器件的引脚 在焊人电路板之前,都必须刮净后镀上锡。有的元件出厂时引脚已够过锡,因长期存放氧化 也应重新镀锡。

  (3) 助焊剂的选用:元器件引脚镀锡时应选用松香作助焊剂。印制电路板上已涂有松香水,元器件焊入时不必再用助焊剂。焊锡膏、焊油等焊剂腐蚀性大,最好不用。

  (4)焊锡的选用:选用松香芯焊锡丝。焊铁皮桶等物的焊锡块因含杂质较多不宜使用。

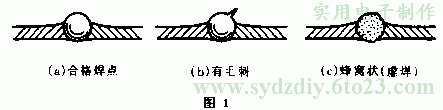

  (5)焊点形状的控制:标准的焊点应圆而光滑 无毛利,如图1(a)所示。但是初学 者开始焊接时,焊点上往往带毛利或者焊点成蜂窝状 如图1(b)、(c)所示。 这说明 焊接这一基本功没过关,初学者必须苦练一番。在练习时,不要心急,一定要待烙铁头有足 够的温度时,再动手焊。先蘸上适量焊锡,不要过多或过少,如图2所示。焊时烙铁头 沿元器件引脚环绕一圈,再稍停留一下后离开,这样焊出的焊点一般都能符合要求。
