细拆家用膜式燃气表,终于搞清楚了计量原理

家庭"三表"(水、电、气)与人们的生活密切相关,其中燃气表最为神秘。不仅由于安全防爆严格、经营高度垄断;其特殊的计量原理,不为一般人所知;换下的旧表,也被回收销毁,很少有人拆解。 最近,小区换气表,从旧表堆里捡了一只,经过详细拆解,终于搞清楚了内部结构及计量原理。为安全使用增长了知识。

一、外形,这是最常用的J2.5型家用膜式燃气表(这几年出厂的电子式、IC卡式等型号,只要计量箱是膜式,基本原理相同,只是显示、储存、抄表信息功能不同)

1

2

该表生产厂:重庆前卫克罗姆表业有限责任公司,全球排名第四的燃气计量器具供应商。

是由德国埃尔斯特公司(成立于1848年,是全球最大的燃气表制造商、埃尔斯特集团的重要成员。是全球领先的高精度燃气表、电表、水表的制造商。)与重庆前卫仪表有限责任公司(隶属中国船舶重工集团)于2001年1月共同投资组建的合资企业。

3

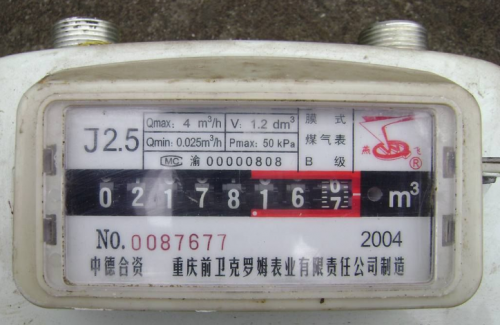

这是在计数器处的铅封:

4

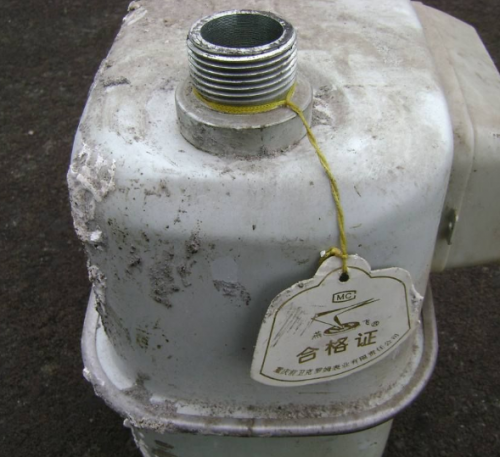

出厂合格证:

5

6

拆解(该表的设计与工艺表现出德国的风格)

煤气表外壳由上下两个部分组成,封口箍用不锈钢材料,这是焊缝:

7

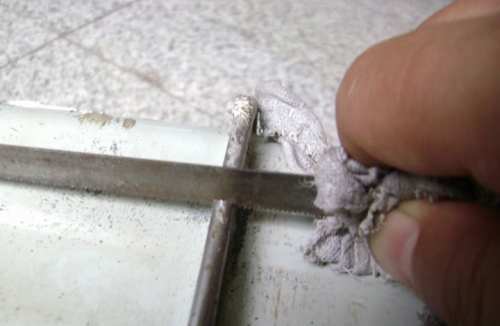

用钢锯条锯断封口箍:

8

9

10

11

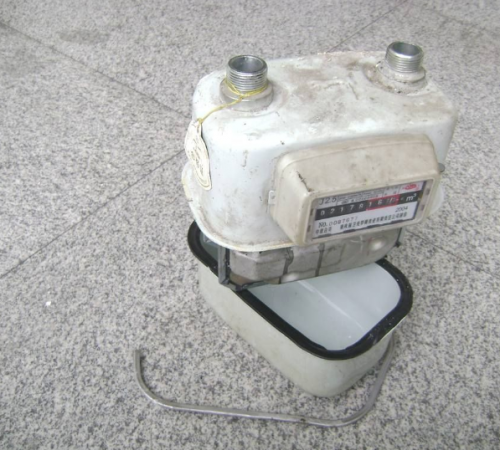

上下表壳连接处有橡胶密封圈:

12

13

14

两只计量箱,表面镀镍,没有一点锈:

15

16

17

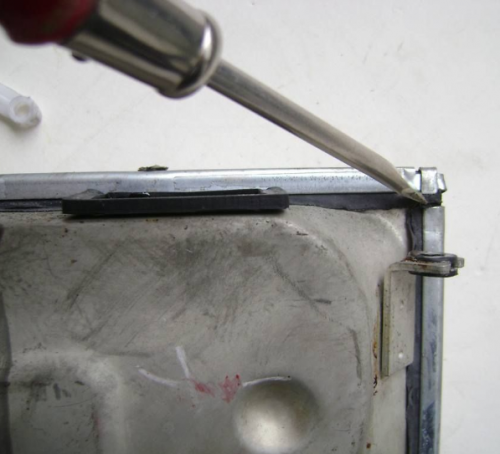

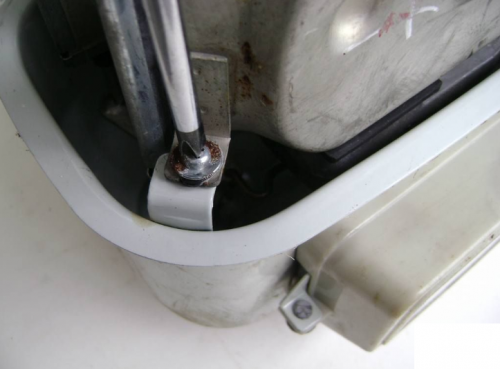

表芯固定在外壳上,卸下固定螺丝:

18

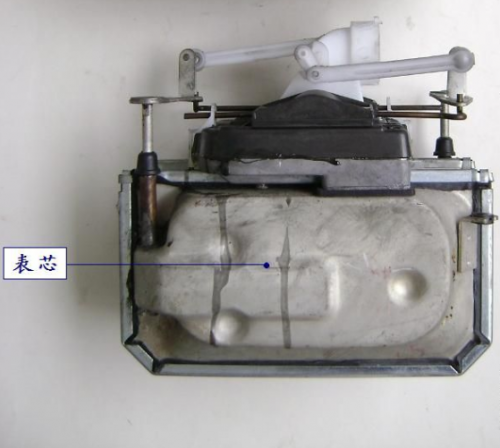

取出表芯:

19

20

21

计数器是常见的塑料齿轮组:

22

23

24

25

26

表芯各部件:

27

28

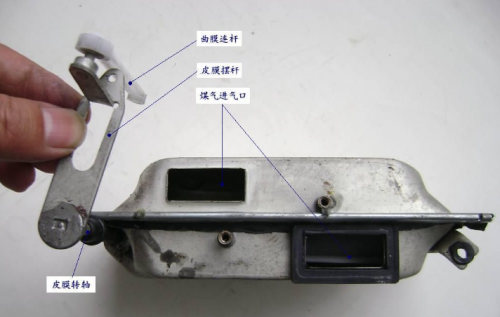

分开曲膜连杆与曲柄的连接处,球头的自由度较大,保证活动自如:

29

30

滑阀是气路分配系统,由阀盖与阀座构成。阀座是与计量箱的进出气口分别联通的,而阀盖则在其上滑动,按顺序改变进出气正反方向的,与皮膜压缩运动起到同步作用。滑阀是阀盖靠其内外压力差和重力紧贴在阀座上滑动工作的,所以要求它们:选用摩擦系数低(<0.2)、低蠕变、高耐磨又易加工的金属或非金属材料;接触面应平整光洁,表面的不平度应小于0.01mm;表面光滑,其粗糙度不大于Ra0.8。

卸下滑阀阀盖:

31

32

再卸滑阀阀座:

33

34

取出计量箱:

35

3636

拆开计量箱:

37

分开计量箱左、右计量室(又称皮囊),中间是皮膜:

38

39

皮膜用合成橡胶制成。曾经用浸油薄羊皮制作,故称“皮膜”:(在封闭的计量箱内的皮膜一侧充进气体、另一侧排出气体并通过皮膜带动连杆汇交力系,将气体的回转量传到计数装置上,达到计量的目的。皮膜是煤气表中的关键部件,要求它:质地柔软、翻转省力、耐磨耐折;在规定的使用压力范围内,不伸长变形、不透气、耐煤气腐蚀等。)

40

41】

42
