空气负离子发生器是利用高压电晕增加空气中负离子成份，从而改善空气质量，可以促进身体健康，被誉为“空气维生素”。医学临床实践证明，它对呼吸系统、循环系统以及神经方面等疾病均有辅助疗效，因而在生活及医学界得以广泛应用。
本文介绍的是一种高效开放式负离子发生器，它采用可控硅逆变高压，悬浮式放电针，结构简单，效果良好，安全可靠。市电电压在160－250V均能正常工作，且耗电极省，仅1W左右，因此可长期连续工作。
工作原理

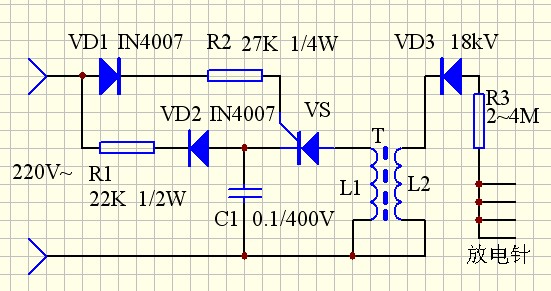

该负离子发生器电路见图1。220V市电经VD1、VD2和R1、R2的整流、限流，单向脉动电流控制VS的通断，产生振荡，经变压器T升压后，经VD3整流得到万伏左右的负高压，经放电针对空气放电，产生电离，生成负离子。
元器件选择与制作
元器件清单见下表。
| 编 号 | 名 称 | 型 号 | 数 量 |
| R1 | 电阻 | 22K 1/2W | 1 |
| R2 | 电阻 | 27K 1/4W | 1 |
| R3 | 电阻 | 2－4M | 1 |
| C1 | 金属化纸介电容 | 0.1u/400V | 1 |
| VD1、VD2 | 整流二极管 | IN4007 | 2 |
| VD3 | 硅堆 | 18kV | 1 |
