CD4011中文资料|引脚图及功能|电路图

CD4011中文资料|引脚图及功能|电路图,CD4011功能:四2输入与非门应用电路请见图1 芯片功能图图2 CD4011内部保护网络图3 引脚图图4 逻辑图逻辑表-其他基础电路图

CD4011功能:四2输入与非门应用电路请见

图1 芯片功能图

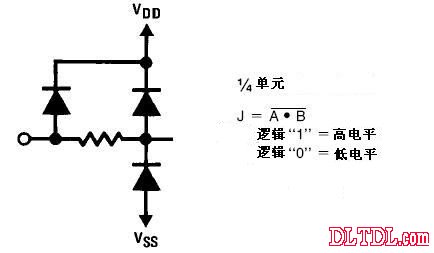

图2 CD4011内部保护网络

图3 引脚图

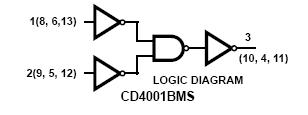

图4 逻辑图

逻辑表达式:Y = A.B

真值表

A=Y.B

XYQ动作 00?禁止 011设定 100重置 11不变 无

(1)当X=0、Y=0时,将使两个NAND门之输出均为1,违反触发器之功用,故禁止使用。如真值表第一列。

(2)当X=0、Y=1时,由于X=1导致NAND-A的输出为”1”,使得NAND-B的两个输入均为”1”,因此NAND-B的输出为”0”,如真值表第二列。

(3)当X=1、Y=0时,由于Y=0导致NAND-B的输出为”1”,使得NAND-1的两个输入均为””1,因此NAND-A的输出为”0”,如真值表第三列。

(4)当X=1、Y=1时,因为一个””1不影响NAND门的输出,所以两个NAND门的输出均不改变状态,如真值表第四列。

注:由于资料来源有限,请自行对应逻辑符号。

管脚功能:

1A 数据输入端

2A 数据输入端

3A 数据输入端

4A 数据输入端

1B 数据输入端

2B 数据输入端

3B 数据输入端

4B 数据输入端

VDD 电源正

VSS 地

1Y 数据输出端

2Y 数据输出端

3Y 数据输出端

4Y 数据输出端

VDD电压范围:-0.5V to 18V

功耗:双列普通封装 700mW

小型封装 500mW

工作温度范围:

CD4011BM -55℃ - +125℃

CD4011BC -40℃ - +85℃

直流电气特性:

交流电气特性:
