色环电阻

  色环电阻是电子电路中最常用的电子元件,色环电阻就是在普通的电阻封装上涂上不一样的颜色的色环,用来区分电阻的阻值。保证在安装电阻时不管从什么方向来安装,都可以清楚的读出它的阻值。色环电阻的基本单位有:欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)。1兆欧(MΩ)=1000千欧(KΩ)=1000000欧(Ω)。

  平常使用的色环电阻可以分为四环和五环,通常用四环。其中四环电阻前二环为数字,第三环表示阻值倍乘的数,最后一环为误差;五环电阻前三环为数字,第四环表示阻值倍乘的数,最后一环为误差。误差通常也是金、银和棕三种颜色,金的误差为5%,银的误差为10%,棕色的误差为1%,无色的误差为20%,另外偶尔还有以绿色代笔误差的,绿色的误差为0.5%。精密电阻通常用于军事,航天等方面。 色环电阻在最早期是为了帮助人们分辨阻值,因为色环电阻比较大,在当今高度集成的情况下,色环电阻已经用的比较少了。

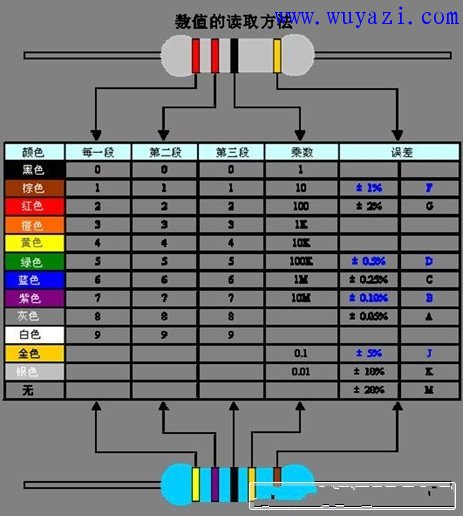

  电阻色环表

  有一个小口决:棕一红二橙是三,四黄五绿六为蓝,七紫八灰九对白,黑是零,金五银十表误差。

绿
0 1 2 3 4 5 6 7 8 9 5% 10%

  四色环电阻:前二条色环用来表示阻值,第三环表示数字后面添加“0”的个数,这三条色环是相隔比较靠近的,而第四环相对距离较大,这是表示误差的。如果电阻色环不好分辩出那个是第一个色环,最简单的方法就是“第四环”不是金色就是银色,而其它颜色会出现的银少(只对四环电阻有用,五环电阻不适用)。

  例如:

  1、红,黄,棕,金 24*10=240欧金 误差为5%

  2、绿,红,黄,银 52*10000=520K欧 误差为10%

  五色环电阻:第一道色环表示阻值的第一位数字;第二道色环表示阻值的第二位数字;第三道色环表示阻值的第三位数字,第四道色环表示阻值的倍乘数;第五道色环表示误差范围。一般五环电阻是相对较精密的电阻。

  例如:

  1、红,红,黑,黑,棕 220*1=220欧 误差为1%

  2、紫,红,棕,红,绿 521*100=52.1K欧 误差为0.5%

  六色环电阻:就是指用六色环表示阻值的电阻,六色环电阻前五色环与五色环电阻表示方法一样,第六色环表示该电阻的温度系数。只在有特定要求的场合下的电子产品才会使用,一般使用非常少。

 色环电阻快速识别法

  (1)熟记第一、二环每种颜色所代表的数。可这样记忆:棕1,红2,橙3,黄4,绿5,蓝6,紫7,灰8,白9,黑0。这样连起来读,多复诵几遍便可记住。

  记准记牢第三环颜色所代表的 阻值范围,这一点是快识的关键。具体是:

  金色:几点几 Ω

  黑色:几十几 Ω

  棕色:几百几十 Ω

  红色:几点几 kΩ

  橙色:几十几 kΩ

  黄色:几百几十 kΩ

  绿色:几点几 MΩ

  蓝色:几十几 MΩ

  从数量级来看,在体上可把它们划分为三个大的等级,即:金、黑、棕色是欧姆级的;红橙黄色是千欧级的;绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。

  (3)当第二环是黑色时,第三环颜色所代表的则是整数,即几,几十,几百 kΩ等,这是读数时的特殊情况,要注意。例如第三环是红色,则其阻值即是整几kΩ的。

  (4)记住第四环颜色所代表的误差,即:金色为5%;银色为10%;无色为20%。
