如何七步diy完成复古蓝牙无绳电话

  工具/原料   旧蓝牙耳机一枚,复古电话听筒(扬声器和话筒带圆盖的那种,可拆卸),5毫米蓝色LED灯,LED底座,开关按钮,直流电源插口,带匹配的插头,成股电线,一千欧姆的电阻器,钻头,喷胶枪,万用电表,带通路测试仪的那种,小螺丝刀,焊

  工具/原料

  旧蓝牙耳机一枚,复古电话听筒(扬声器和话筒带圆盖的那种,可拆卸),5毫米蓝色LED灯,LED底座,开关按钮,直流电源插口,带匹配的插头,成股电线,一千欧姆的电阻器,钻头,喷胶枪,万用电表,带通路测试仪的那种,小螺丝刀,焊铁,钢丝钳





34

  步骤/方法

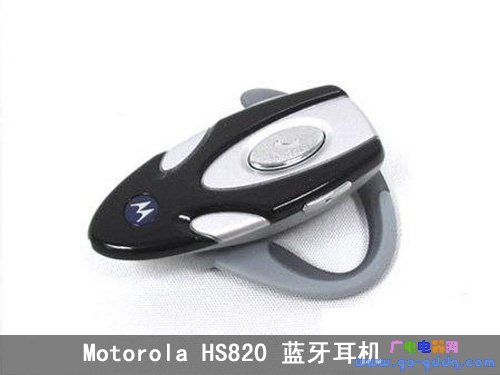

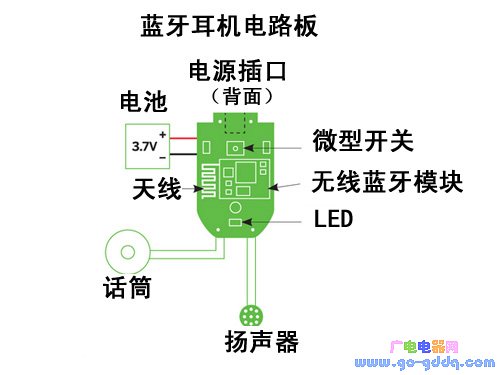

  拆开蓝牙耳机,只要拧掉几颗螺丝把外壳打开,取出PCB电路板就行了。下面的电路板草图清楚地显示了扬声器,麦克风和电池的连接情况。



545

  电池的正负极很重要,所以一定要搞清楚正极线(红色)走哪儿。从电池开始,给所有的电线进行解焊。不是所有的蓝牙耳机都一样,不过一般都会有这些部件。

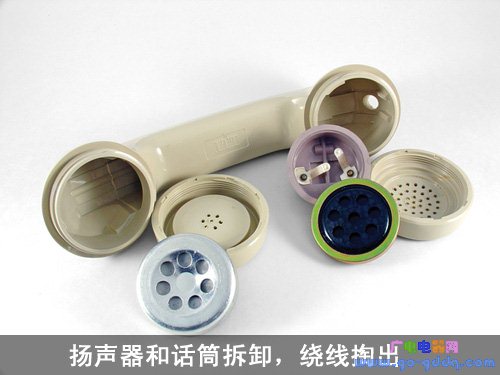

  把复古听筒的扬声器和话筒圆盖拆下来。再把里面所有的绕线掏空放一边。听筒靠弹簧固定,所以拆的时候要小心。掏出来的线你可以在后面用,但是焊接之前还得先把它们理顺,怪麻烦的。建议另准备新线。



45

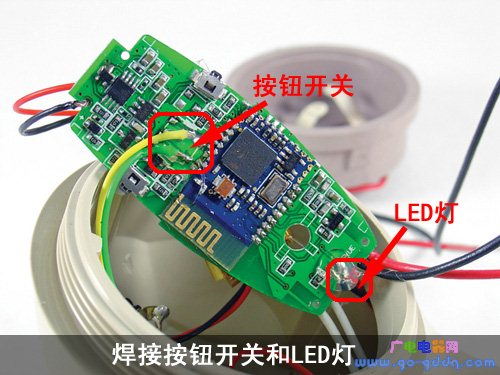

  给电路板上原有的开关和LED解焊,再把新的按钮开关和LED灯的焊在相应的位置。

  第四步:把扬声器和话筒的连线焊接在电路板上,可以参照草图进行。为了声音效果更好,加了一个电阻器在扬声器终端,这样声音不会太大或者失真。



45
