如图所示为ISO103信号与电源的基本连接电路。每一个电源端都必须有一个旁路滤波器。当隔离电源输出电流大于±15mA时，建议电源脚采用如 Vcc2脚外接的π型滤波器。π型滤波器可减小纹波电流，取L1=10μH。

如图所示为ISO103的增益设置电路。当需要调整的增益较大时，可以采用图中接法来设置增益， 成比例降低。

如图所示为ISO103的失调电压调整电路。采用图中电路可以调整失调电压，调整输出可以加到信号输入公共端Com1或信号输出公共端Com2，可提供±150mV调节范围。

如图所示为由ISO103与XTR101构成的隔离式4～20mA仪器环路电路。

如图所示为ISO103的减小纹波电路。电路在输出端加了一个RC高通滤波器，用于滤除输出电哐纹波，在不影响直流(DC)特性条件下，可以将800kHz纹波电压降低到<5mVp-p。

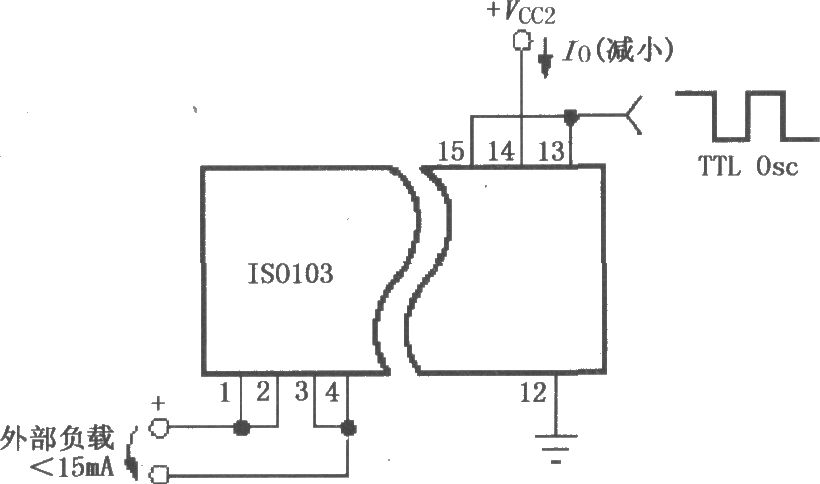

如图所示为减小功耗的ISO103电路。对于多通道同步应用要求Vcc1电流小于±15mA，如图所示可以采用一个振荡器产生TTL电平，去驱动同步输入端(15脚)和使能端(13脚)，以降低电源功耗。

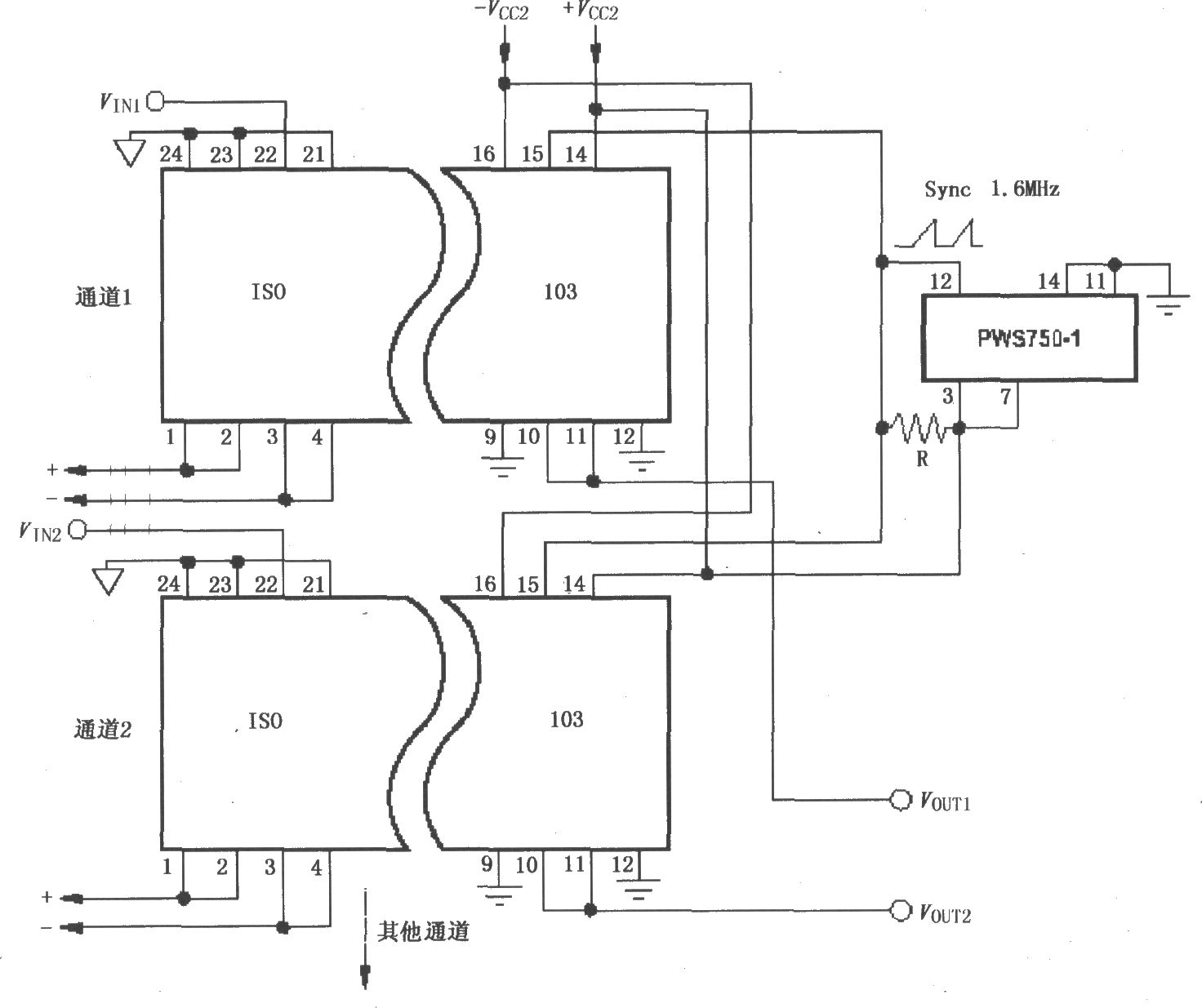

如图所示为由ISO103与PWS750-1构成的多通道同步隔离电路。
